ПС 120Б 112W

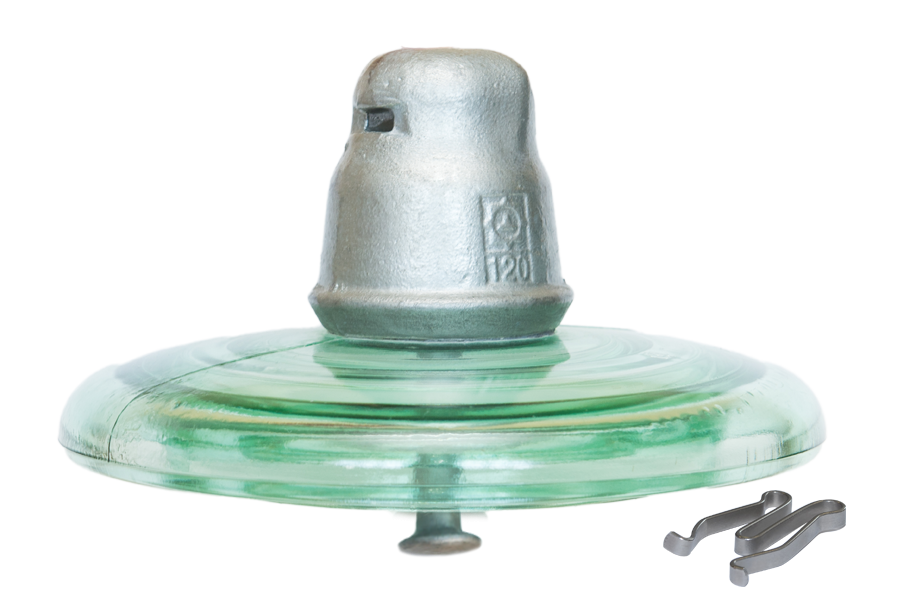

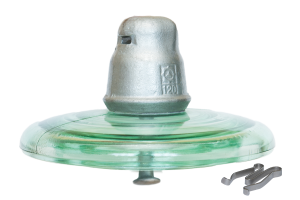

Подвесной стеклянный изолятор ПС 120Б 112W

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 оС. Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009. Изоляторы соответствуют требованиям ГОСТ 6490-93.

характеристики ПС 120Б 112W

Условное обозначение по ГОСТ27661	ПС120Б 112W
Условное обозначение по IEC 60305	U120B
Минимальная механическая разрушаюшая нагрузка, кН	120
Минимальная прочность остатка, кН	96
Диаметр изоляционной детали, D, мм	255
Строительная высота, Н, мм	146
Номинальная длина пути утечки, мм	330
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	16
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	70
Выдерживаемое напряжение 50 гц (под дождем), кВ	40
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	100/100
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/30
Масса, кг	3,9
