ПС 160Д 212V

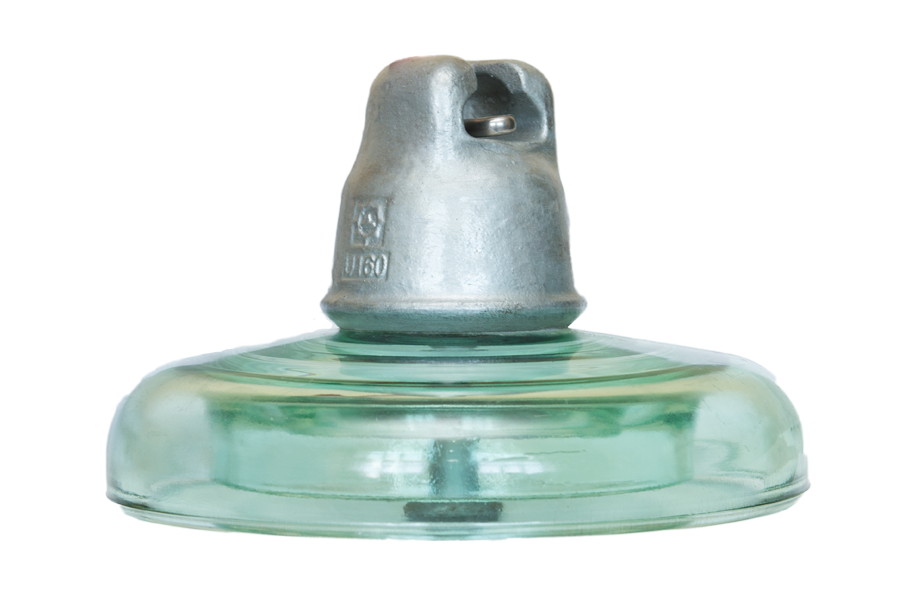

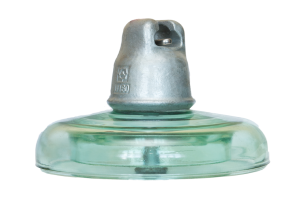

Подвесной стеклянный изолятор ПС 160Д 212V

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 оС. Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009. Изоляторы соответствуют требованиям ГОСТ 6490-93.

характеристики ПС 160Д 212V

Условное обозначение по ГОСТ27661	ПС 160Д 212V
Условное обозначение по IEC 60305	U 160BS
Минимальная механическая разрушаюшая нагрузка, кН	160
Минимальная прочность остатка, кН	128
Диаметр изоляционной детали, D, мм	280
Строительная высота, Н, мм	146
Номинальная длина пути утечки, мм	385
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84, мм	20
Пробивное напряжение в изолирующей среде, кВ	130
Выдерживаемое напряжение 50 гц (сухое), кВ	75
Выдерживаемое напряжение 50 гц (под дождем), кВ	45
Выдерживаемое напряжение стандартного грозового импульса, кВ +/-	110/110
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ	60/20 86/35
Масса, кг	6,2
