Узел крепления поддерживающий УКПУ-02

Узел крепления поддерживающий УКПУ-02

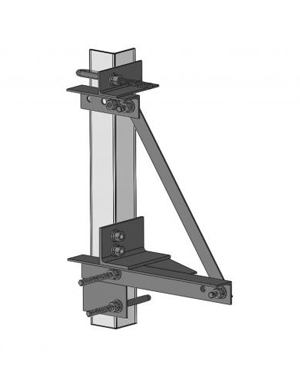

Узел крепления поддерживающий УКПУ-02 предназначен для поддерживающего крепления ОК к металлическим решетчатым опорам ВЛ или к другим несущим конструкциям, имеющим в составе угловые элементы в диапазоне размеров от 63 до 180 мм.
Узел крепления поддерживающий УКПУ-01 – для зеркально расположенных угловых элементов.

Приемущества УКПУ-02

Долговечность, узлы крепления изготавливаются с защитным покрытием из цинка, что обеспечивает всем изделиям повышенный срок службы (до 40 лет);

Высокая морозостойкость, климатическое исполнение УХЛ, категории 1 по ГОСТ 15150, позволяет производить узлы крепления даже для суровых климатических зон.

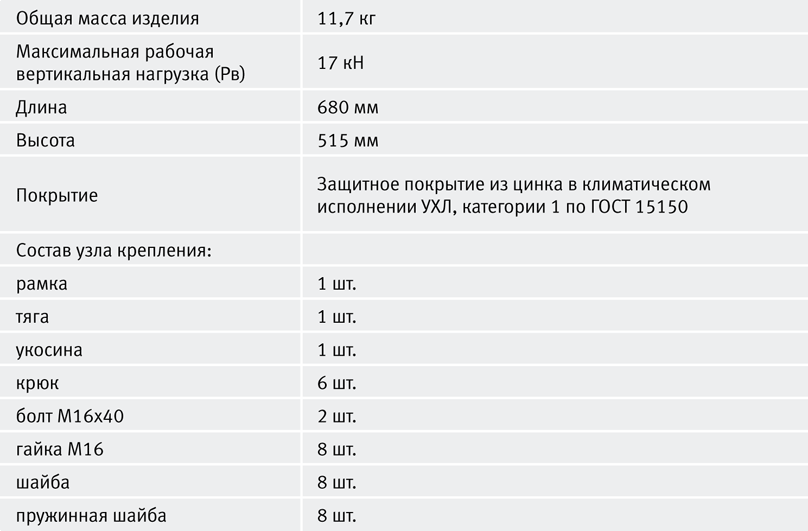

УКПУ-02 характеристики

• Максимальная рабочая вертикальная нагрузка (Рв) 17 кН;
• Узел крепления состоит из рамки, тяги, укосины, шести крюков, двух болтов М16х40, восьми гаек М16, восьми шайб и восьми пружинных шайб.
• Длина 680 мм;
• Высота 515 мм;
• Общая масса изделия 11,7 кг;
