МВОТ-7002

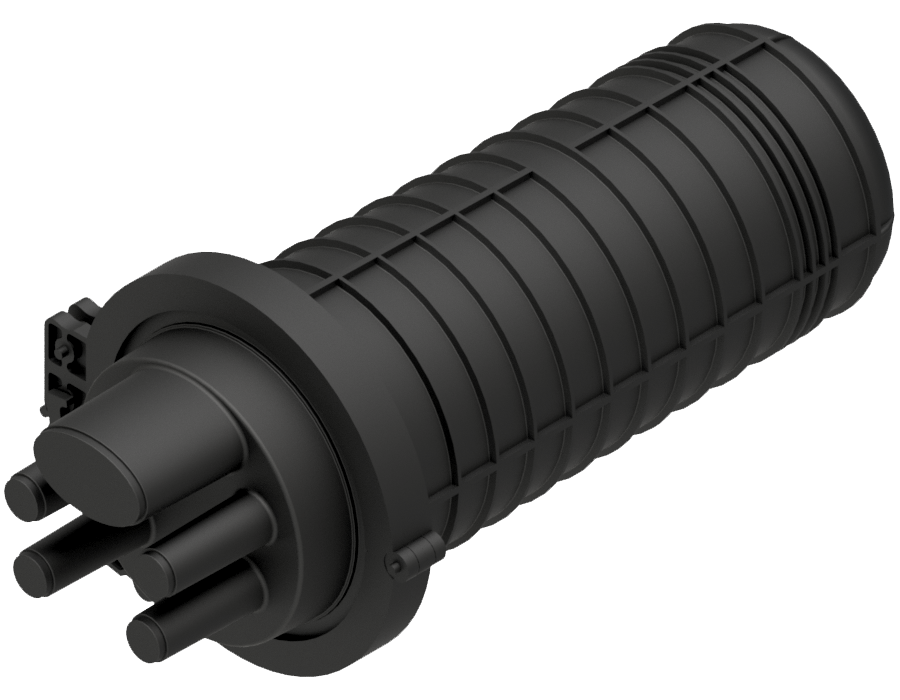

Муфта оптическая МВОТ-7002

Является усовершенствованным аналогом муфта GJS-7002, FOSC 144, Huatel HTSC-204A, HTSC-204B, GJS-03, GJS-Q 96;

Применение муфт МВОТ-7002

Тупиковая универсальная оптическая муфта МВОТ-7002 применяется для надежной защиты мест сварки оптического кабеля. Муфта разработанная специально для размещения на столбах. Купольная конструкция позволяет осуществить ввод кабеля снизу муфты, что является дополнительной защитой от затеканию воды через патрубки. Горячая герметизация кабельных вводов надежно защищает от попадания влаги. Конструкция оптической муфты МВОТ-7002 позволяет сращивать сразу шесть толстых кабелей, а овальный ввод дает возможность ввести в муфту транзитную петлю и разварить только нужные модули. Расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков. Муфта является достойной и надежной альтернативой дорогим европейским муфтам FOSC фирмы Rayhem, а также российским муфтам МТОК.
Универсальная муфта МВОТ-7002 может быть установлена на столбах, на стенах, на любых вертикальных поверхностях, а также в кабельной канализации и напрямую закопана в землю. Устройство крепления кабеля внутри оптической муфты GJS-7002 обеспечивает стойкость при внешнем вытягивании кабеля, его скручиваниях, а так же при воздействии ударных нагрузок. Муфта МВОТ-7002 состоит из двух частей, скрепляемых специальным механическим хомутом, а резиновое кольцо расположенное по периметру обеспечивает надежную герметизацию и препятствует проникновению влаги.

особенности МВОТ-7002

• Рабочая температура -60 °С до +70°С;
• Возможность отвода волокон для сварки без разрыва основного магистрального кабеля через овальный ввод (MASS-порт) (Транзитная петля)
• Продуманное внутреннее устройство;
• Простота установки и фиксации волокон;
• Простота повторного доступа в муфту, не требующая дополнительного инструмента;
• Расширенное внутреннее пространство для укладки кабеля;
• Сплайс-пластины МВОТ-7002 с защелкивающимся механизмом открываются более чем на 90 °;
• Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
• Простота добавления и удаления сплайс-пластин;
• Оригинальное устройство герметизации муфты МВОТ-7002;
• Установка на столбах, на подвесах, на вертикальных поверхностях и т.п.;
• Корпус муфты МВОТ-7002 из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений;
• Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

МВОТ-7002 комплектация

• Корпус из высокопрочного пластика;
• Кассета на 24 сварных соединения;
• Герметизирующая прокладка;
• Оригинальный патентованный механизм герметизации;
• Механизм фиксации оптического кабеля;
• Термоусадки на все кабельные вводы;
• Болт заземления;
• Расходный материал МВОТ-7002 (термоусадочные гильзы, изолента, герметик, маркирующая лента, нейлоновые стяжки).

МВОТ-7002 характеристики

Наименование	МВОТ-7002
Количество портов ввода-вывода	5 (1-овальный ввод, рассчитан на два кабеля Ø23мм или ввод транзитной петли, 4-круглых – Ø17,5мм)
Количество волокон	до 144 (при установке 6 кассет) В базовой комплектации 1 кассета - 24 волокна. Количество кассет указывается при заказе.
Габаритные размеры	450х230 мм
