Барабан шлейфовый БШ-1-3 для муфты МОПГ-М

Устаревшее наименование: БШ-1-02-03

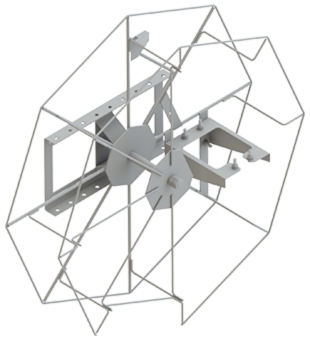

Устройство для установки оптической муфты типа МОПГ-М и технологического запаса оптического кабеля ОКСН или ОКГТ выполнено в виде вращающейся конструкции предназначенной для размещения на опорах ВЛ.

Емкость барабана составляет: до 120 метров ОК или ОКГТ.
Вес конструкции: 32 кг.
Поставляется в деревянной обрешётке.

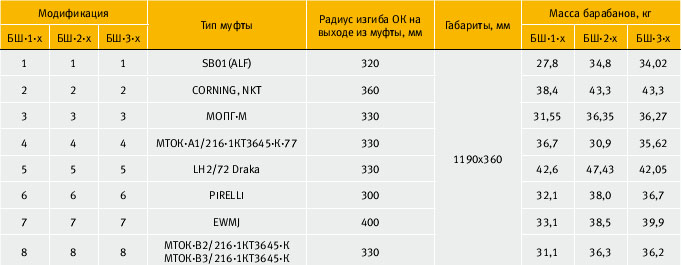

БШ-1-3 имеет короткую раму, БШ-3-3 имеет длинную раму.

Крепеж барабана БШ-1-3

Барабаны БШ крепятся к опорам при помощи крепёжных элементов, которые в комплект барабанов не входят.
Крепёжные элементы выбираются либо согласно проекту, либо используются универсальные узлы подвески:

• УПШ-01 для бетонных стоек типа СК (не менее 2 шт. на барабан);
• УПШ-02 для бетонных стоек типа СВ (не менее 2 шт. на барабан);
• УПШ-03-1 или УПШ-03-2 (отличаются длиной) для металлических решетчатых опор всех типов (4 шт. на барабан).
