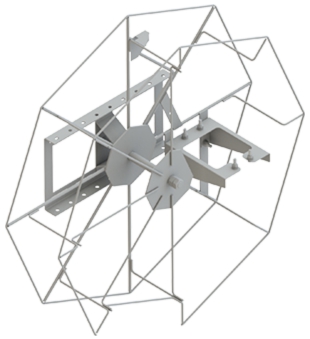

Барабан БШ-2-3

Барабан шлейфовый БШ-2-3 для муфты МОПГ-МП

Барабаны БШ-2 вместимостью до четырёх шлейфов ОКГТ диаметром до 13,3 мм и общей длиной до 120 м применяются при монтаже ОКГТ с плавкой гололёда на ВЛ 10, 35 и 110 кВ и устанавливаются на изоляторах ОСК 6­10­В03­1 УХЛ1; ОСК 8­35­Б01­2 УХЛ1; ОТК 20­110­Г10­2 УХЛ;

Они идентичны по конструкции с барабанами БШ-1 и БШ-3, отличаются конструкцией кронштейнов крепления.

Барабаны крепятся к опорам ВЛ при помощи крепёжных элементов, которые в комплект барабанов не входят. Крепёжные элементы выбираются либо согласно проекту, либо используются универсальные узлы подвески:

• УПШ-01 для бетонных опор типа СК (не менее 2 шт. на барабан);
• УПШ-02 для бетонных опор типа СВ (не менее 2 шт. на барабан);
• УПШ-03-1 или УПШ-03-2 (отличаются длиной) для металлических решетчатых опор всех типов (4 шт. на барабан);
