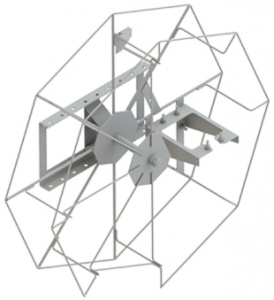

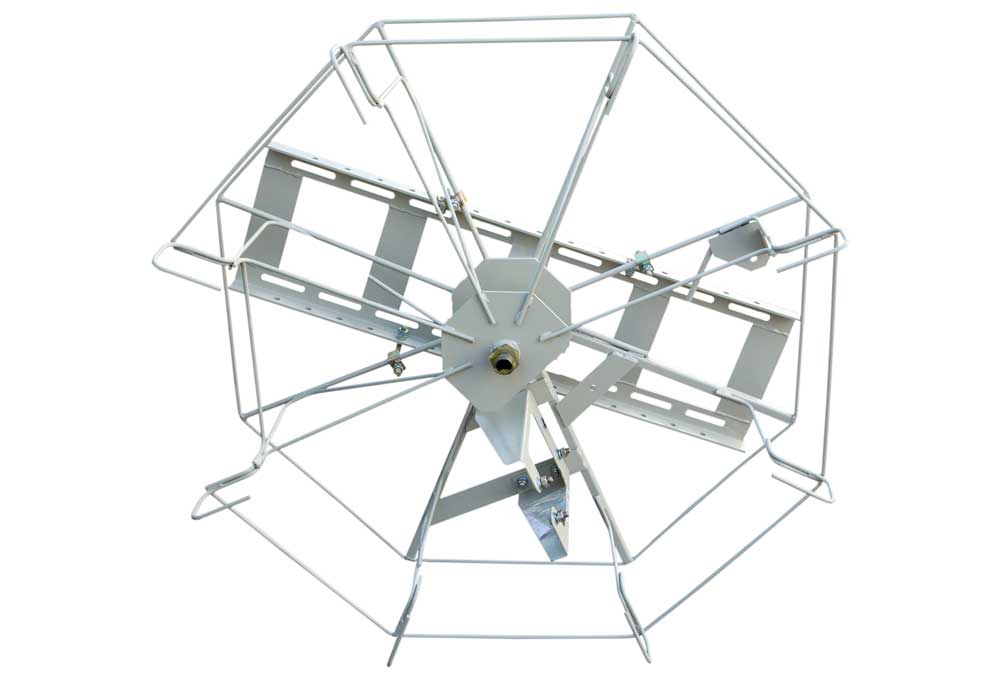

Барабан шлейфовый БШ-3-3 для муфты МОПГ-М

Барабаны шлейфовые типа БШ вращающейся конструкции предназначены для размещения на опорах ВЛ соединительных и разветвительных муфт с технологическим запасом оптического кабеля - самонесущего (ОКСН) или встроенного в грозотрос (ОКГТ).

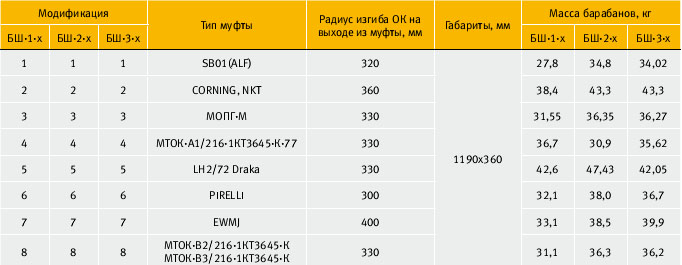

Барабаны БШ-1- и БШ-3- вместимостью до трёх шлейфов общей длиной до 120 м применяются при креплении на бетонных опорах типа СВ и СК, а также на решетчатых металлических опорах. Эти барабаны идентичны по конструкции и отличаются только габаритами кронштейнов крепления к опорам (БШ-3- кронштейн длиннее).

крепёж барабана БШ-3-3

Барабаны крепятся к опорам ВЛ при помощи крепёжных элементов, которые в комплект барабанов не входят. Крепёжные элементы выбираются либо согласно проекту, либо используются универсальные узлы подвески:

• УПШ-01 для бетонных опор типа СК (не менее 2 шт. на барабан);
• УПШ-02 для бетонных опор типа СВ (не менее 2 шт. на барабан);
• УПШ-03-1 или УПШ-03-2 (отличаются длиной) для металлических решетчатых опор всех типов (4 шт. на барабан).
