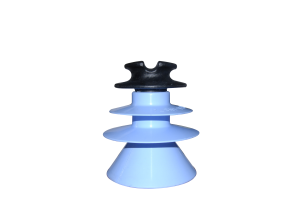

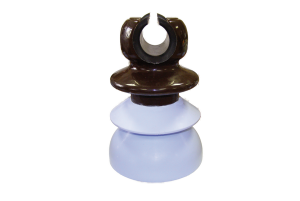

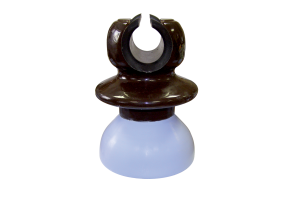

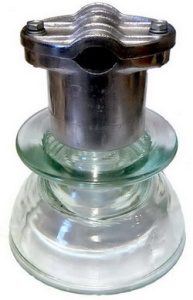

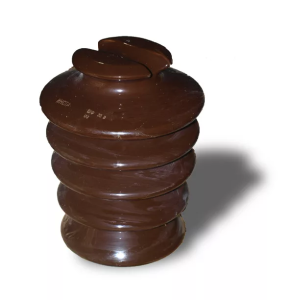

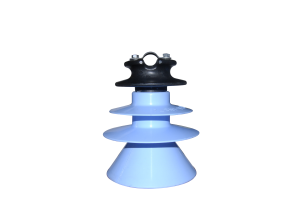

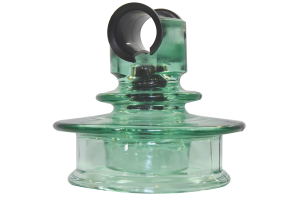

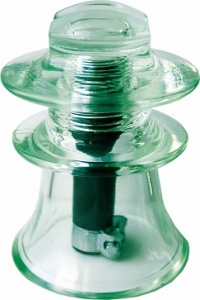

Штыревые изоляторы предназначены для крепления и изоляции не изолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10, 20 и 35 кВ включительно и частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С.
Провод может быть закреплен в желобе или на шейке изолятора.

Выполнены штыревые изоляторы могут быть из следующих материалов:

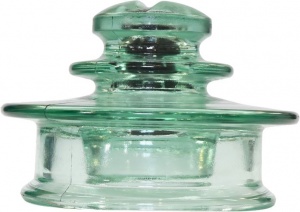

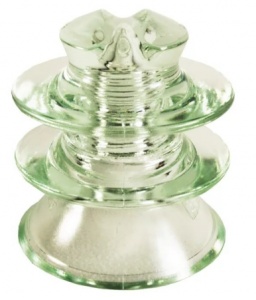

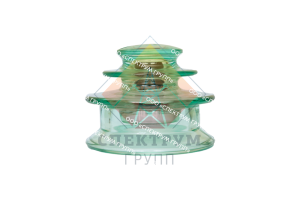

  • стеклянные

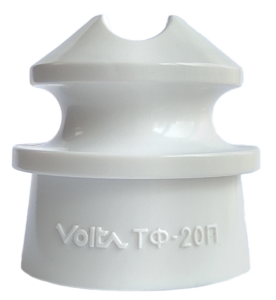

  • фарфоровые

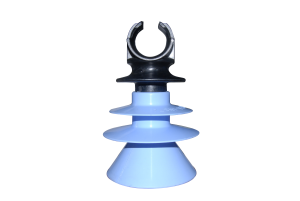

  • полимерные
Принципиально конструкции фарфоровых и стеклянных штыревых изоляторов не отличаются друг от друга. Как правило, штыревые изоляторы представляют собой массивное тело, изготовленное из фарфора, стекла или полимерного материала, с развитой боковой или нижней поверхностью для увеличения длины пути утечки тока. Для крепления проводов в различных плоскостях изоляторы имеют головку с канавками на боковой поверхности или вверху. Крепление изолятора на металлическом штыре или крюке осуществляется различными методами. В теле изолятора имеется глухое резьбовое отверстие. Как правило, соединение штыря или крюка с резьбовым отверстием изолятора осуществляется с помощью специальных полиэтиленовых втулок (колпачков).

В зависимости от требований механической и электрической прочности конструкция штыревых юбочных изоляторов может быть одноэлементной и многоэлементной. Изоляторы, предназначенные для линий напряжением до 35 кВ, выполняются одноэлементными. Характеристики фарфора и стекла, применяемых для этих целей, позволяют обеспечить требуемые параметры изолятора.

Для повышения механической прочности штыревых изоляторов, изготовленных из стекла, может быть использован метод поверхностного упрочнения стекла (так называемая полузакрутка). Закалка штыревых стеклянных изоляторов недопустима во избежание возможности самопроизвольного разрушения закаленного стеклоэлемента и падения провода на землю.

Штыревые юбочные изоляторы в силу своих конструктивных особенностей подвержены электрическому пробою.

Штыревые изоляторы стержневой конструкции представляют собой сплошной стержень, изготовленный из диэлектрического материала, как правило, фарфора.
Для увеличения длины пути утечки тока на поверхности стержня располагают выступающие ребра. Нижний торец изолятора армируется металлическим фланцем, который с помощью штыря-шпильки или нескольких болтов крепится к траверсе опоры. Провод к таким изоляторам крепится к траверсе опоры.

Провод к таким изоляторам крепится либо обычным способом вязки к канавке, расположенной в верхнем торце изолятора, либо в специальном металлическом зажиме, глухосоединенным с изолятором.
