ШС-20Г

ШС-20Г

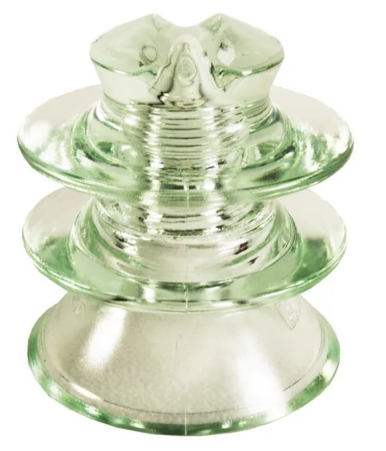

Изолятор штыревой стеклянный ШС-20Г предназначен для крепления и изоляции неизолированных и защищенных изоляцией проводов СИП­3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6­10 кВ частотой до 100 Гц при температуре от ­60 до +50 ºС.
Провод может быть закреплен в желобе или на шейке изолятора.
Изолятор ШС-20Г монтируется на стандартных штырях с использованием колпачков типа «К» и «КП».

Наименование		ШС-20 Г
Диаметр тарелки (D), мм		130
Минимальная механическая разрушающая нагрузка, кН		13
Выдерживаемое напряжение, кВ	пробивное напряжение в изоляционной среде, кВ	160
	частотой 50 Гц (под дождем), мм	40
	частотой 50 Гц (в сухом состоянии), мм	40
	импульсное напряжение 1,2/50 +/-, кВ	135
Длина пути утечки, мм		400
Строительная высота, мм		180
Масса, кг		2,0

В маркировке изолятора ШС-20Г цифра "20", обозначает номинальное напряжение - 20 кВ, а стоящая за ней буква "Г" обозначает индекс серии модернизации изолятора. Изоляторы более ранней серии, такой как ШС-20, а также его модификации ШС-20А, ШС-20Б, ШС-20В, ШС-20Д на сегодняшний день сняты с производства, их заменили современные изоляторы ШС-20Г.
