Композитные изоляторы
Бренд: Инста

В наличии

ЛК 120/10-И-2 СП

цена по запросу
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

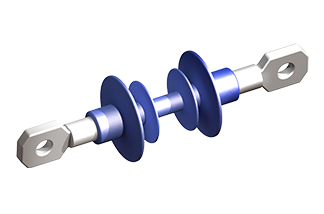

ЛК 120/10-И-2 СП изолятор полимерный

Показатели ЛК
70/10-
И(ИУ)-3
ЛК
70/10-
И(ИУ)-4
ЛК 70/20-
ИУ-2
ЛК
70/20-
ИУ-3
ЛК
70/20-
И-2
ЛК
70/20-
И-3
ЛК
70/20-
И(ИУ)-4
ЛК
70/35-
И(ИУ)-2
ЛК
70/35-
И(ИУ)-3
ЛК
70/35-
И(ИУ)-4
ЛК
(70-120)/110
-И-2
ЛК
(70-120)/110
-И-4
Класс напряжения, кВ 10 20 35 110
Строительная высота, L, мм, не более 275* 353 403 400 400* 475* 1200
Изоляционная высота, L1, мм, не менее 185 235 285 310 385 1055
Длина пути утечки, Ly мм, не менее 360 420 565 715 560 710 755 895 940 1010 2610 3045
Испытательное напряжение, кВ:
  • грозового импульса
  • 50Гц в сухом состоянии
  • 50Гц под дождем
  • - - - -
    145 180 250 550
    70 90 120 320
    45 60 100 300
    Разрядное напряжение 50Гц в загрязненном и увлажненном состоянии при нормированной ПУЭ удельной поверхностной проводомости слоя загрязнения,кВ, не менее 13 26 42 110
    Допустимая степень загрязнения (СЗ) по ПУЭ 3 4 2 3 2 3 4 2 3 4 2 4
    * - строительная высота изоляторов модификации ИУ больше приведенной на 30 мм


    Что нужно знать для подбора полимерного изолятора ЛК

    1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;
    2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);
    • С – проушина;
    • П – пестик;
    • Г – гнездо;
    Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации
    • А – «проушина-пестик»;
    • Б – «проушина-проушина»;
    • В – «гнездо-пестик»;
    • Г – «гнездо-проушина»;
    Пример условного обозначения изолятора ЛК 70/10-И-3СП (ЛК 70/10-А3)
    • Л – линейный подвесной стержневой;
    • К – материал защитной оболочки – кремнийорганическая композиция;
    • 70 – значение нормированной механической разрушающей силы при растяжении, кН
    • 10 – класс напряжения;
    • И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»
    • 3 – максимальная степень загрязнения;
    • СП (А) – обозначение оконцевателей изолятора «проушина-пестик»;
    Приемущества полимерных изоляторов ЛК:
    • изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;
    • изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;
    • стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;
    • полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;
     Другие обозначения маркировки ЛК-70/10-А3
    Задать вопрос
    Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
    Заявки принимаются так же по электронной почте info@lep-snab.ru

    Характеристики

    Цена цена по запросу
    Бренд Инста
    Тип изолятор полимерный
