ЛК 120/20-И-4 СП

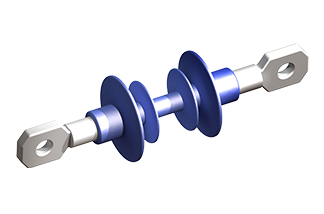

ЛК 120/20-И-4 СП изолятор полимерный

Показатели	ЛК 70/10- И(ИУ)-3	ЛК 70/10- И(ИУ)-4	ЛК 70/20- ИУ-2	ЛК 70/20- ИУ-3	ЛК 70/20- И-2	ЛК 70/20- И-3	ЛК 70/20- И(ИУ)-4	ЛК 70/35- И(ИУ)-2	ЛК 70/35- И(ИУ)-3	ЛК 70/35- И(ИУ)-4	ЛК (70-120)/110 -И-2	ЛК (70-120)/110 -И-4
Класс напряжения, кВ	10		20					35			110
Строительная высота, L, мм, не более	275*		353	403	400		400*	475*			1200
Изоляционная высота, L1, мм, не менее	185		235	285	310			385			1055
Длина пути утечки, Ly мм, не менее	360	420	565	715	560	710	755	895	940	1010	2610	3045
Испытательное напряжение, кВ: грозового импульса  50Гц в сухом состоянии  50Гц под дождем	-		-					-			-
	145		180					250			550
	70		90					120			320
	45		60					100			300
Разрядное напряжение 50Гц в загрязненном и увлажненном состоянии при нормированной ПУЭ удельной поверхностной проводомости слоя загрязнения,кВ, не менее	13		26					42			110
Допустимая степень загрязнения (СЗ) по ПУЭ	3	4	2	3	2	3	4	2	3	4	2	4
* - строительная высота изоляторов модификации ИУ больше приведенной на 30 мм

Что нужно знать для подбора полимерного изолятора ЛК

1. Максимальную степень загрязнения (согласно ПУЭ), при которой может применяться изолятор;
2. Исполнение верхнего и нижнего оконцевателя (две последние буквы);

• С – проушина;
• П – пестик;
• Г – гнездо;


Разрешается сокращённое обозначение изоляторов с указанием разрушающей силы, класса напряжения, модификации

• А – «проушина-пестик»;
• Б – «проушина-проушина»;
• В – «гнездо-пестик»;
• Г – «гнездо-проушина»;

Пример условного обозначения изолятора ЛК 70/10-И-3СП (ЛК 70/10-А3)

• Л – линейный подвесной стержневой;
• К – материал защитной оболочки – кремнийорганическая композиция;
• 70 – значение нормированной механической разрушающей силы при растяжении, кН
• 10 – класс напряжения;
• И – модификация изолятора: изолированный узел «Оболочка-стержень-оконцеватель»
• 3 – максимальная степень загрязнения;
• СП (А) – обозначение оконцевателей изолятора «проушина-пестик»;

Приемущества полимерных изоляторов ЛК:

• изоляторы имеют меньший вес по сравнению с стеклянными аналогами, имеют меньшие габариты, это позволяет сэкономить на транспортировке;
• изоляторы устойчивы к механическим повреждениям при транспортировке, а значит, полностью отсутствует бой;
• стоимость полимерного изолятора ЛК меньше, чем стоимость аналогичной гирлянды, собранной на обычных изоляторах;
• полимерный изолятор ЛК намного более устойчив ко всем проявлениям внешней среды;
