ШПУ-10-А УХЛ1

цена по запросу
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

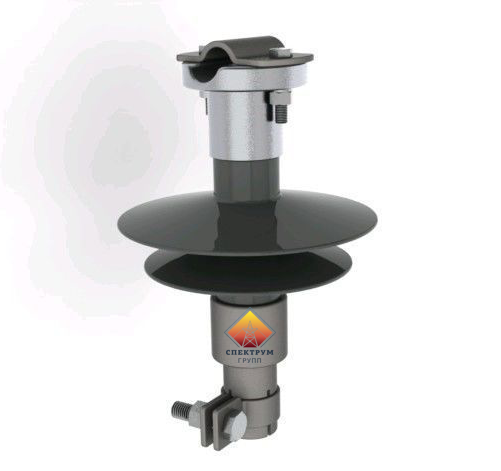

изолятор полимерный ШПУ-10-А УХЛ1

Линейные штыревые полимерные изоляторы ШПУ производятся по ТУ3493-027-53937652-05 взамен фарфоровых изоляторов ШФ-10, ШФ-20, ШФ-35А, ШД-35, ШЖБ-35. При разработке этих изоляторов были использованы не только новые материалы, но новые ранее не применявшиеся конструктивные решения. Найденные при проектировании изоляторов типа ШПУ технические решения заложили основу для создания на заводе нового класса полимерных опорных, подвесных, проходных изоляторов.
В изоляторе ШПУ резина находится в «квазитвердом» состоянии под большим давлением между колпаком и металлическим трубчатым фланцем. Работа изоляционного тела похожа на работу сайлентблока в автомобильной подвеске. Изолятор имеет минимально возможное количество деталей: металлическую трубу надеваемую на штырь траверсы, которая заземлена, диэлектрическую трекингостойкую прокладку из силиконовой резины и металлического колпака на котором монтируются провода под электрическим потенциалом. Термическая стойкость такого изолятора составляет более 350°С , и ограничена только термостойкостью силиконовой резины и температурой плавления металла колпака и металла трубы. Стойкость к перепадам температуры (термошок) у изолятора ШПУ более 420°С. Изолятор выдерживает перепад от -70°С до +350°С. Для сравнения – изолятор ШФ-10 выдерживает перепад в 45 градусов.
Для изготовления силового диэлектрического корпуса изолятора ислользуетсяя стеклопластик армированный устойчивым к выщелачиванию стеклоровингом. Это позволило значительно увеличить отказоустойчивость изолятора и его грозоупорность. В изоляторе ШПУ-35-А-М УХЛ1 изоляционный промежуток в сравнении с изоляторами типа ШФ-35 увеличен до 150 мм, более чем в 5 раз. Конструктивное решение примененное
в изоляторе используется в тысячах опорных подстанционных изоляторах эксплуатирующихся в энегосистемах на напряжение до 220кВ. Изолятор изготавливается по ГОСТ 52082-03 «Изоляторы полимерные опорные наружной установки на напряжение 6-220кВ. ОТУ».
Оригинальная конструкция крепления изолятора позволяет производить быструю замену снятых с производства изоляторов типа ШФ-35, монтируя новые изоляторы на те же штыри без использования пропитанной суриком пакли и полиэтиленовых колпачков. Монтаж выполняется на существующие на траверсе штыри путем затягивания хомута на трубчатом фланце изоляторв. Время монтажа не превышает 30 секунд. Монтаж проводов производится без использования традиционной вязки.
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Цена цена по запросу
Бренд Спектрум Групп
Тип изолятор полимерный
