РМК-10-IV-УХЛ1/021

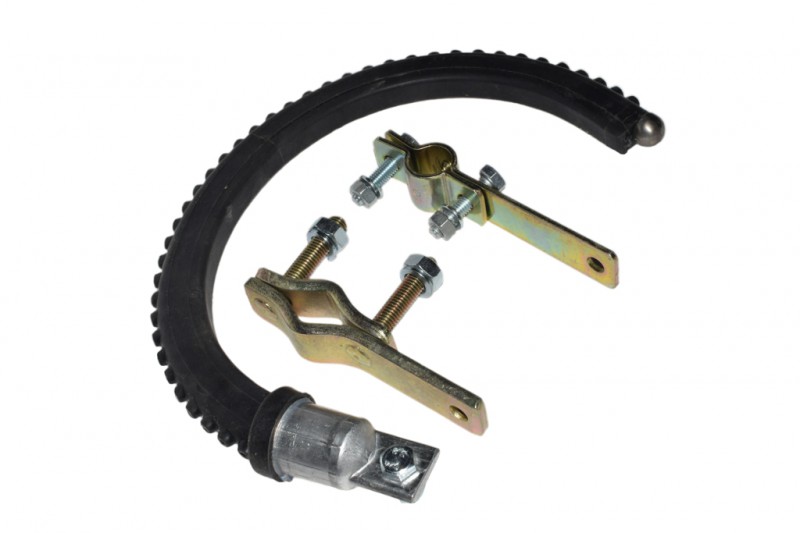

разрядник мультикамерный РМК-10-IV-УХЛ1/021

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с защищёнными СИП проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

РМК-10-IV-УХЛ1/021 характеристики

Класс напряжения, кВ	20
Число дугогасящих камер МКС	40
Импульсное 50 %-ное разрядное напряжение, не более, кВ                          на положительной полярности                          на отрицательной полярности	85 85
Число выдерживаемых импульсных воздействий при приложении импульсного напряжения 500 кВ и срабатывании разрядника, не менее	100
Число выдерживаемых импульсных воздействий при приложении импульсного напряжения с крутизной 2000 кВ/мкс и срабатывании разрядника, не менее	3
Выдерживаемое напряжение промышленной частоты, не менее, кВ	50
Многократно (2 воздействия) выдерживаемый  импульсный ток 4¤10 мкс, не менее , кА	100
Масса, кг	1,5
Срок службы, не менее, лет	30

Основными элементами РМК-10  являются: мультикамерная система (МКС), несущий стеклопластиковый стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается на металлический стержень изолятора с искровым воздушным промежутком S=3-6 см между верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала пробивается искровой воздушный промежуток, а затем – МКС разрядника
