РМК-20-IV-УХЛ1/022

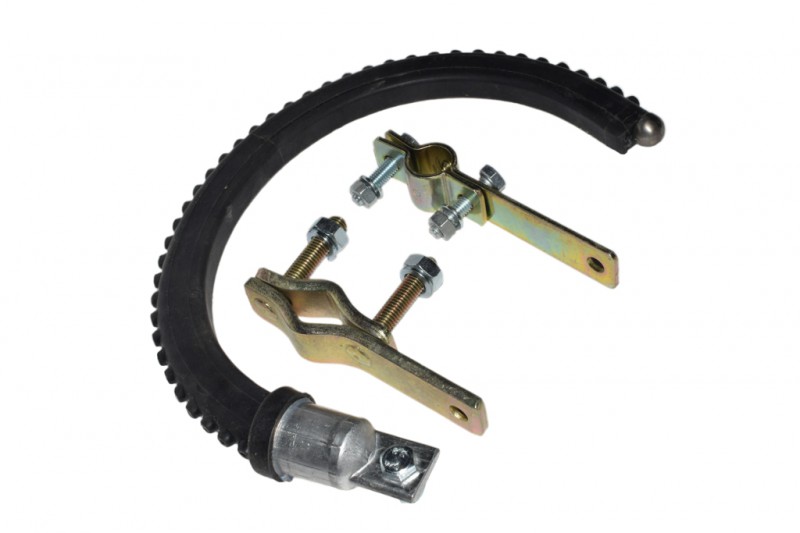

Разрядник РМК-20-IV-УХЛ1/022 (незащищенный провод, Dн=18÷24)

Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

РМК-20-IV-УХЛ1/022 характеристики

Класс напряжения, кВ	20
Число дугогасящих камер МКС	40
Импульсное 50 %-ное разрядное напряжение, не более, кВ                          на положительной полярности                          на отрицательной полярности	85 85
Число выдерживаемых импульсных воздействий при приложении импульсного напряжения 500 кВ и срабатывании разрядника, не менее	100
Число выдерживаемых импульсных воздействий при приложении импульсного напряжения с крутизной 2000 кВ/мкс и срабатывании разрядника, не менее	3
Выдерживаемое напряжение промышленной частоты, не менее, кВ	50
Многократно (2 воздействия) выдерживаемый  импульсный ток 4¤10 мкс, не менее , кА	100
Масса, кг	1,5
Срок службы, не менее, лет	3К0

Для защиты от индуктированных перенапряжений разрядники устанавливаются по одному на опору с чередованием  фаз. При этом токи промышленной частоты, сопровождающие многофазные замыкания, вызванные грозовыми перенапряжениями, протекают по контурам, включающим в себя сопротивления заземления опор. Эффективность гашения сопровождающих токов тем выше, чем меньше они по величине, а наличие сопротивлений заземления опор в контуре замыкания благоприятным образом влияет на снижение величины сопровождающих токов.
