4-УК-1-3-380-(6-10,20,35) УХЛ1

Узел крепления кабеля 4-УК-1-3-380-(6-10,20,35) УХЛ1 /480/

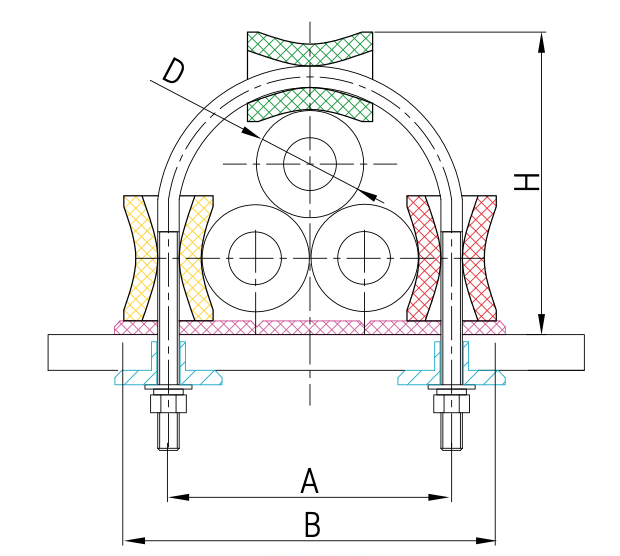

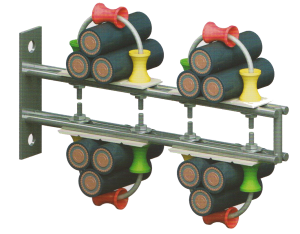

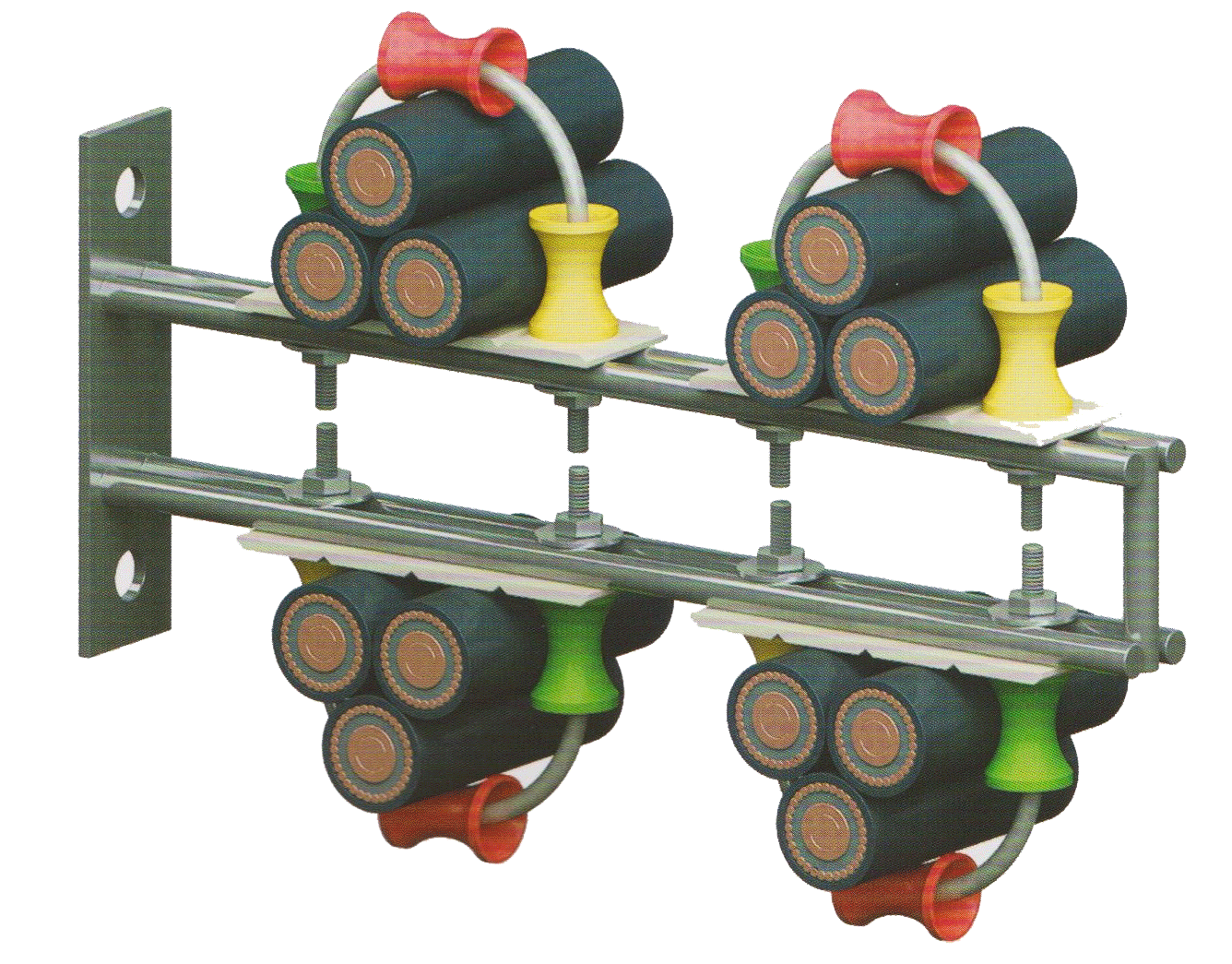

Предназначен для крепления одножильного кабеля в треугольник диаметром от 25 мм до 81 мм, а также одножильного кабеля пофазно и многожильного кабеля в плоскости диаметром от 50 мм до 84 мм. Благодаря диэлектрическим втулкам электромагнитный контур разомкнут.
Электродинамическая стойкость 75,2 кА*
Механическая стойкость к токам короткого замыкания 21 кН.
Категория стойкости к горению ПВ-0 (FL).
Температура внешней среды при эксплуатации от -60 С до +120 С.
*При шаге крепления 1 метр.

Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.

В комплект поставки входит: пластина из полимера (2) - 1 шт., кабельная клица из полимера (3) - 3 шт., оцинкованный или анодированный хомут (4) - 1 шт., кузовная шайба М8 (5) - 2 шт., гайка М6 (6) - 2 шт., втулка диэлектрическая (8) - 2 шт.

Подбор узла крепления по диаметру кабеля

Наружный диаметр кабеля, мм	Тип узла крепления	MIN габариты (L2xL1xH), мм	MAX габариты (L2xL1xH), мм	Вес, кг
Крепление одножильного кабеля в треугольник
25-32	1-УК-1-3-245-(6-10) УХЛ1	65х90х75	79х104х85	0,098
31-42	2-УК-1-3-285-(6-10, 20) УХЛ1	77х102х84	99х124х103	0,105
40-48	3-УК-1-3-330-(6-10, 20, 35) УХЛ1	95х120х99	116х141х116	0,130
48-60	4-УК-1-3-380-(6-10, 20, 35) УХЛ1	116х141х116	140х165х138	0,140
58-66	5-УК-1-3-435-(20, 35, 110) УХЛ1	136х161х135	152х177х150	0,150
65-81	6-УК-1-3-485-(35, 110) УХЛ1	150х175х148	182х207х178	0,160
Крепление одножильного и многожильного кабеля в плоскости
50-64	1-УК-1-3-245-(6-10) УХЛ1	65х90х75	79х104х85	0,098
62-84	2-УК-1-3-285-(6-10, 20) УХЛ1	99х124х103	99х124х103	0,105
