6-УК-1-3-485-(35,110) УХЛ1

цена по запросу
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

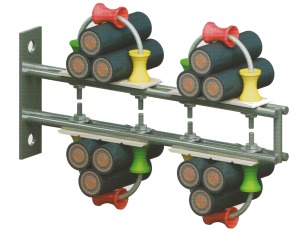

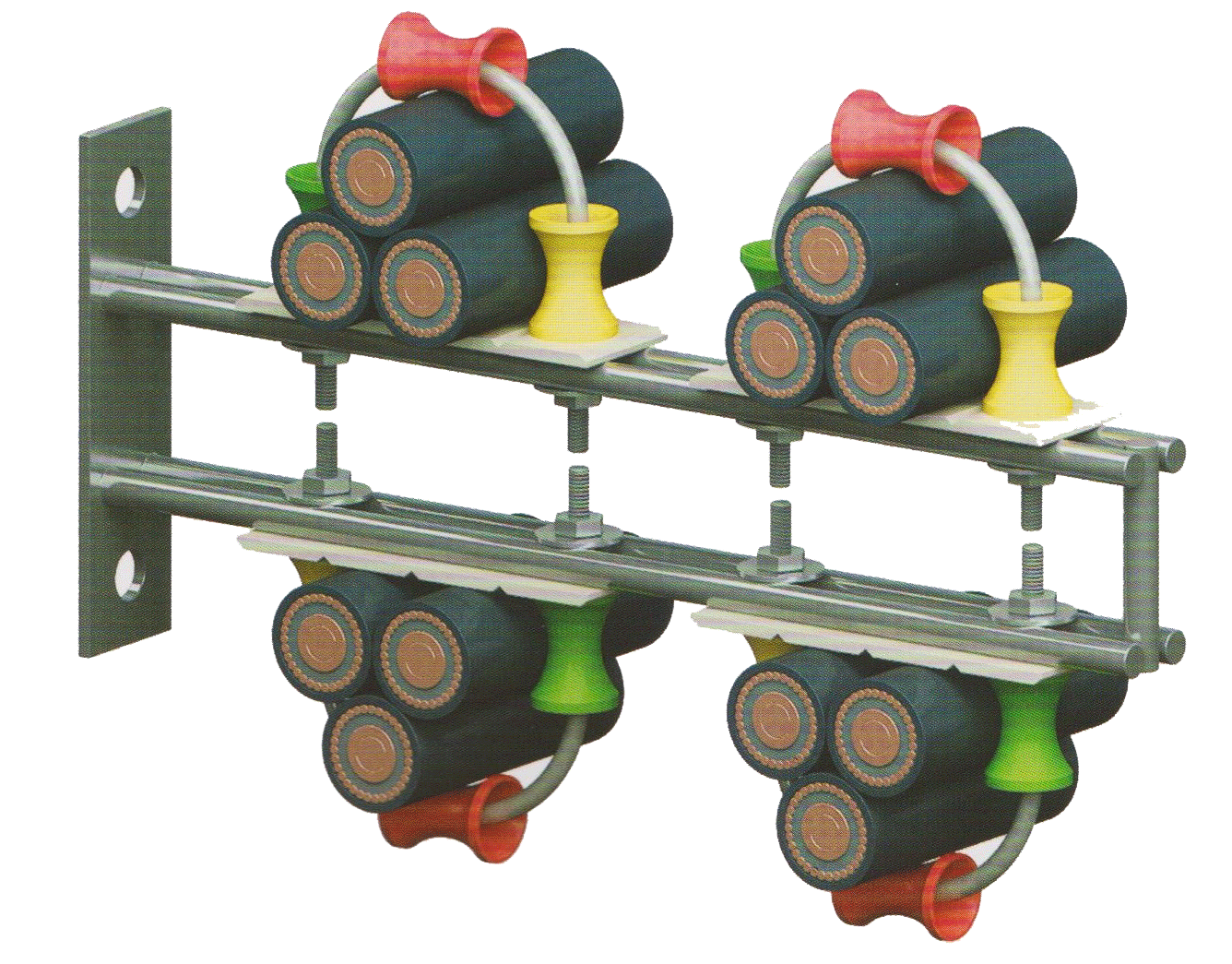

Узел крепления кабеля 6-УК-1-3-485-(35,110) УХЛ1

Предназначен для крепления одножильного кабеля в треугольник диаметром от 25 мм до 81 мм, а также одножильного кабеля пофазно и многожильного кабеля в плоскости диаметром от 50 мм до 84 мм. Благодаря диэлектрическим втулкам электромагнитный контур разомкнут.
Электродинамическая стойкость 75,2 кА*
Механическая стойкость к токам короткого замыкания 21 кН.
Категория стойкости к горению ПВ-0 (FL).
Температура внешней среды при эксплуатации от -60 С до +120 С.
*При шаге крепления 1 метр.

Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.

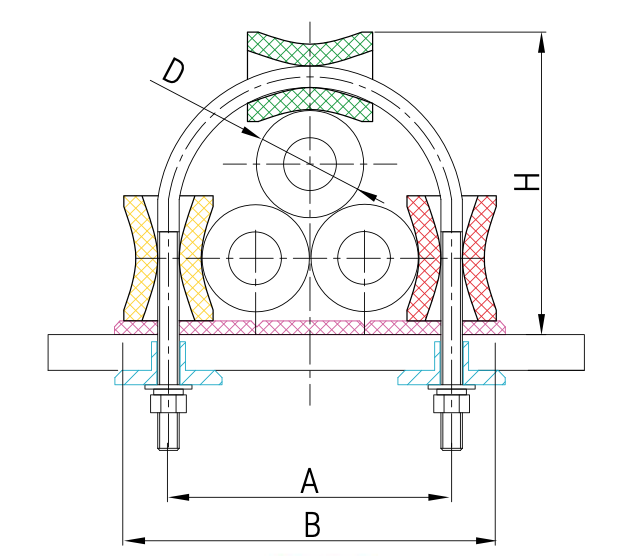

В комплект поставки входит: пластина из полимера (2) - 1 шт., кабельная клица из полимера (3) - 3 шт., оцинкованный или анодированный хомут (4) - 1 шт., кузовная шайба М8 (5) - 2 шт., гайка М6 (6) - 2 шт., втулка диэлектрическая (8) - 2 шт.

Подбор узла крепления по диаметру кабеля

Наружный диаметр кабеля, мм

Тип узла крепления MIN габариты (L2xL1xH), мм MAX габариты (L2xL1xH), мм

Вес, кг

Крепление одножильного кабеля в треугольник
25-32 1-УК-1-3-245-(6-10) УХЛ1 65х90х75 79х104х85 0,098
31-42 2-УК-1-3-285-(6-10, 20) УХЛ1 77х102х84 99х124х103 0,105
40-48 3-УК-1-3-330-(6-10, 20, 35) УХЛ1 95х120х99 116х141х116 0,130
48-60 4-УК-1-3-380-(6-10, 20, 35) УХЛ1 116х141х116 140х165х138 0,140
58-66 5-УК-1-3-435-(20, 35, 110) УХЛ1 136х161х135 152х177х150 0,150
65-81 6-УК-1-3-485-(35, 110) УХЛ1 150х175х148 182х207х178 0,160
Крепление одножильного и многожильного кабеля в плоскости
50-64 1-УК-1-3-245-(6-10) УХЛ1 65х90х75 79х104х85 0,098
62-84 2-УК-1-3-285-(6-10, 20) УХЛ1 99х124х103 99х124х103 0,105
