Системы прокладки кабеля
В наличии

УКР-2 УХЛ1

цена по запросу
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

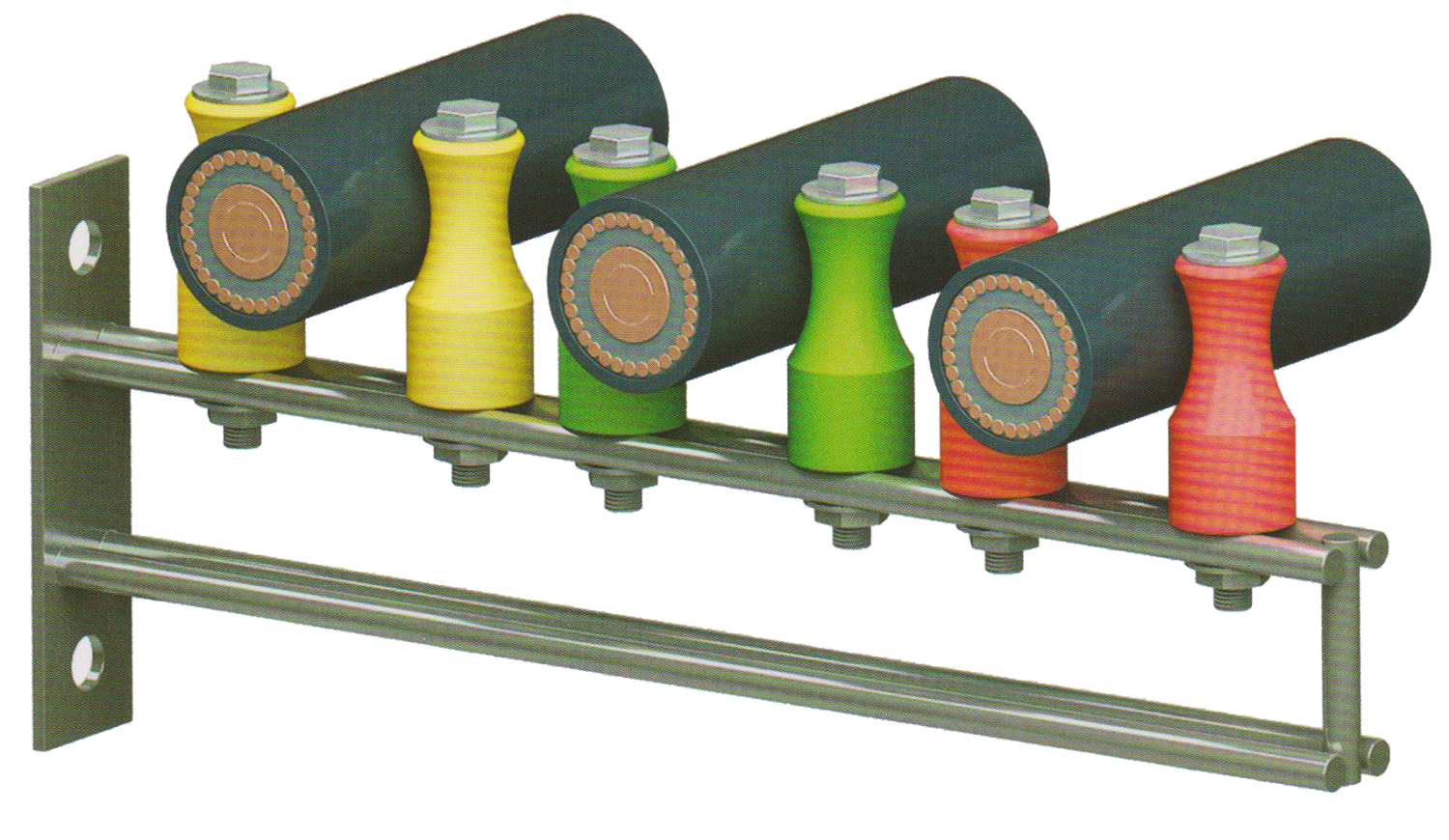

Узел крепления кабеля УКР-2 УХЛ1

Предназначены для крепления одножильного кабеля (пофазно) и многожильного кабеля в плоскости диаметром от 25 мм до 88 мм.
Для крепления кабелей напряжением свыше 1кВ на опорных конструкциях при открытой параллельной прокладке. Различная цветовая гамма клиц позволяет выделить фазировку цветом.
  • Электродинамическая стойкость 93,4 кА*
  • Механическая стойкость к токам короткого замыкания 32 кН.
  • Категория стойкости к горению ПВ-0 (FL).
  • Температура внешней среды при эксплуатации от -600 С до +1200 С.
* При шаге крепления 1 метр.

Устойчивы к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к радиации и ультрафиолетовому излучению, воздействию озона, обладают стойкостью к охрупчиванию.

В комплект УКР-1 УХЛ1 входит*:

  • 1 - 6 клиц (2 желтых, 2 зеленых, 2 красных)**:
  • 2 - 6 площадок из полимера с впресованной гайкой М6.

В комплект УКР-2 УХЛ1 входит*:

  • 1 - 6 клиц (2 желтых, 2 зеленых, 2 красных)**:
  • 2 - 6 площадок из полимера без гайки.
  • 3 - 6 площадок из полимера с впресованной гайкой М6.

В комплект УКР-3 УХЛ1 входит*:

  • 1 - 6 увеличенных клиц (2 желтых, 2 зеленых, 2 красных)**.

* Метизы в комплект поставки не входят, комплектация возможна по желанию заказчика.
** В соответствии с Европейскими стандартами возможно изготовление клиц черного цвета. При проектировании в спецификации необходимо в скобках указать "черный". Например "УКР-1 УХЛ1 (черный)".

Инструкция по подбору узлов крепления УКР

Диаметр кабеля, мм Тип узла крепления MIN габариты (BxH), мм MAX габариты,(BxH), мм Вес, кг
25-32 УКР-1 УХЛ1 67х32 73х32 0,155
33-51 УКР-2 УХЛ1 75х42 95х53 0,195
52-88 УКР-3 УХЛ1 105х75 141х92 0,200

Сертификат соответствия требованиям пожарной безопасности предоставляется по запросу.

Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Заявки принимаются так же по электронной почте info@lep-snab.ru

Характеристики

Цена цена по запросу

Документы

Описание Размер: 739.8 Кб
