ВС-13,5/14,0-72-02

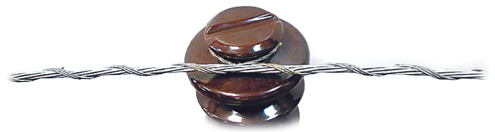

Вязка спиральная ВС-13,5/14,0-72-02

Вязки спиральные (ТУ-3449-054-27560230-2010) предназначены для промежуточного крепления на штыревых изоляторах опор воздушных линий электропередач изолированных проводов СИП-3; SAX и неизолированных проводов марок А; АС; АЖ сечением до 150 мм2. Вязки изготавливаются для одиночного, двойного крепления и для крепления на двух изоляторах проводов разных диаметров. Одиночное крепление содержит одну боковую вязку, устанавливаемую на изоляторе. Двойное крепление включает две натяжные вязки, устанавливаемые на одном изоляторе. Крепление на двух изоляторах включает две боковые вязки.
Прочность заделки на проскальзывание провода, закрепленного одной или двумя боковыми вязками, составляет 2-3 кН. Прочность заделки провода, закрепленного двумя натяжными вязками, составляет 4-5 кН. Заданная прочность заделки обеспечивает сохранность промежуточных опор при обрыве провода и в других аварийных ситуациях.

Маркообразование ВС-13,5/14,0-72-02

• ВС — вязка спиральная;
• 13,5/14,0 — минимальный и максимальный или номинальный диаметры провода;
• 72 — диаметр шейки изолятора;
• 02 – для неизолированного провода одинарной взякой.

Новая маркировка ВС-13,1/15,0-72-1
