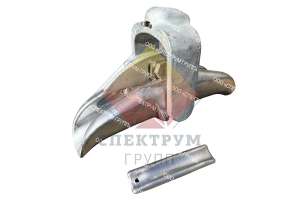

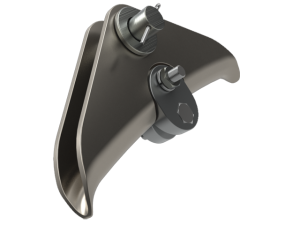

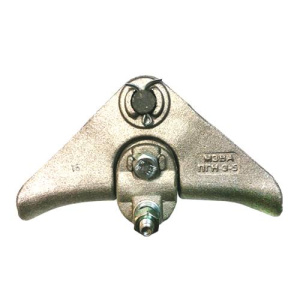

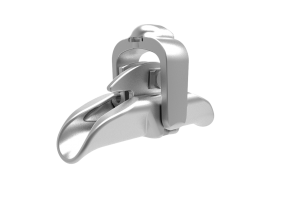

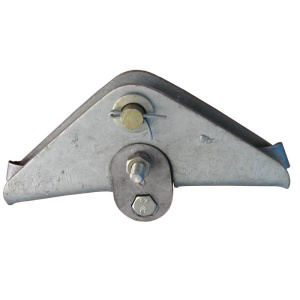

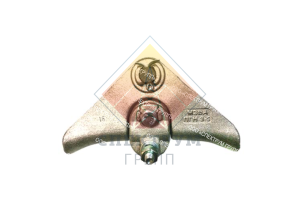

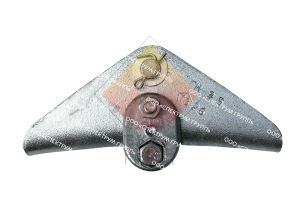

В зависимости от марки проводов, монтируемых в зажимах типа ПГН (ПГН-5-3, ПГН-5-3В, ПГН-5-4, ПГН-5-6, ПГН-5-6В, ПГН-5-7), на провод накладывается соответствующая прокладка.
Обозначение прокладок для проводов приводятся в таблице:
Обозначение прокладок | Номинальное сечение проводов по ГОСТ 839-80, мм2 | Диаметр проводов, мм | |
А, АКП | АС, АСКС, АСКП, АСК | ||
А (1) | 650 | 550/71, 600/72 | 35,4-33,2 |
Б (2) | 600 | - | 31,5 |
В (3) | 550 | 500/64 | 30,3-30,6 |
Г (4) | 500 | 450/56, 500/27, 400/93, 300/204 | 28,8-29,4 |
Д (5) | 450 | 400/22, 400/51, 400/64 | 26,6-27,7 |
Е (6) | 400 | 330/43 | 25,2-25,6 |
Ж (7) | 350 | 300/39, 330/30, 300/48, 300/66, 185/128 | 23,1-24,8 |
К (8) | 300 | 240/32, 240/39, 240/56 | 21,6-22,4 |
