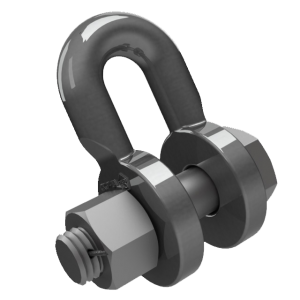

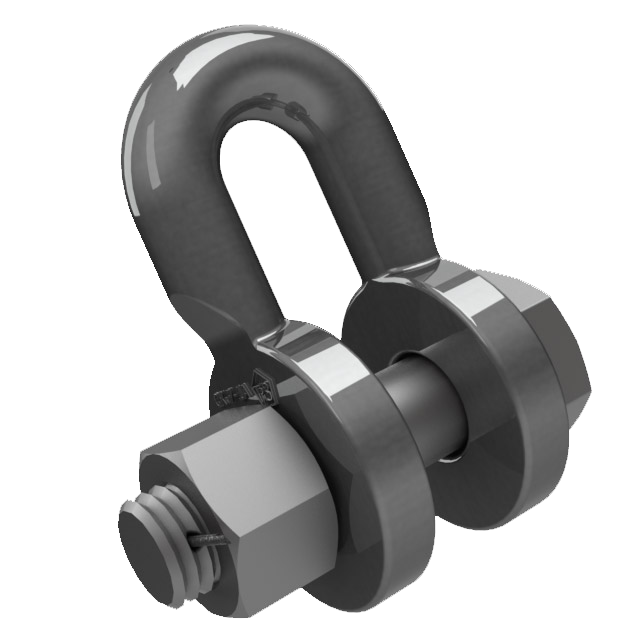

СК-110-1А

Соединительные Скобы СК-110-1А являясь элементами сцепной арматуры, предназначены для шарнирного крепления гирлянд изоляторов и грозозащитных тросов к опорам воздушных линий передачи. Скобы представляют собой промежуточные элементы подвесок, обеспечивают поворот осей шарниров на 90 градусов. Тульский Электромеханический Завод выпускает скобы типов: СК и СКД (скобы с цепным шарниром), СКТ (скобы трехлапчатые плоские)

Для образования шарнирного цепного соединения.

Скобы типа СК позволяют осуществить переход со скобы одного вида нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение.

Скобы типа СКД имеют увеличенную строительную высоту. Используются, когда скобы нормальной длины по какой либо причине применить невозможно.

Скобы должны соответствовать требованиям ТУ 3449-020-84716711-2009

Марка скобы	Размеры, мм							Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	B	B1	D	d	d1	H	H1
СК-4-1	56	15	34	14	10	45	72	0,20	40 (4)
СК-7-1А	66	17	42	16	14	50	85	0,38	70 7)
СК-12-1А	93	23	52	22	18	65	109	0,92	120 (12)
СК-16-1А	103	26	52	25	20	70	116	1,22	160 (16)
СК-21-1А	108	29	62	28	24	75	130	1,82	210 (21)
СК-25-1А	120	34	66	32	26	90	149	2,33	250 (25)
СК-30-1А	130	38	73	36	28	100	164,5	2,96	300 (30)
СК-35-1А	130	40	78	38	32	100	171	3,23	350 (35)
СК-45-1А	140	42	88	40	34	100	178	5,00	450 (45)
СК-53-1А	162	44	92	42	36	110	192	5,89	530 (53)
СК-60-1А	162	47	97	45	38	125	211,5	6,73	600 (60)
СК-75-1А	182	52	116	50	40	125	223	10,91	750 (75)
СК-90-1А	195	58	120	56	48	150	258	12,20	900 (90)
СК-110-1А	215	62	130	60	53	150	268	16,38	1100 (110)
СК-120-1	225	67	145	65	60	180	312,5	21,75	1200 (120)
СК-135-1	230	72	154	70	60	180	317,0	23,20	1350 (135)
СК-180-1	270	83	176	80	70	220	378,0	36,00	1800 (180)
СК-240-1	312	98	205	95	85	250	437,5	59,30	2400 (240)
СК-270-1	355	111	188	108	85	270	449,0	69,00	2700 (270)
СК-360-1	403	128	256	125	95	320	543,0	112,00	3600 (360)
СКД-10-1	83	19	42	18	16	80	117,0	0,67	100 (10)
СКД-12-1	93	23	52	22	18	82	126,0	1,16	120 (12)
СКД-16-1	103	26	52	25	20	105	151,0	1,36	160 (16)
СКД-21-1	108	29	62	28	24	115	170,0	2,00	210 (21)
СКД-30-1	130	38	73	36	28	120	184,5	3,10	300 (30)
СКД-45-1	140	42	88	40	34	170	248,0	6,03	450 (45)
