ПРТ-16-1

Звено промежуточное трехлапчатое ПРТ-16-1

Звено промежуточное трехлапчатое ПРТ-16-1 предназначено для увеличения длины изолирующей подвески, а также для перехода с однолапчатой проушины на двухлапчатую.

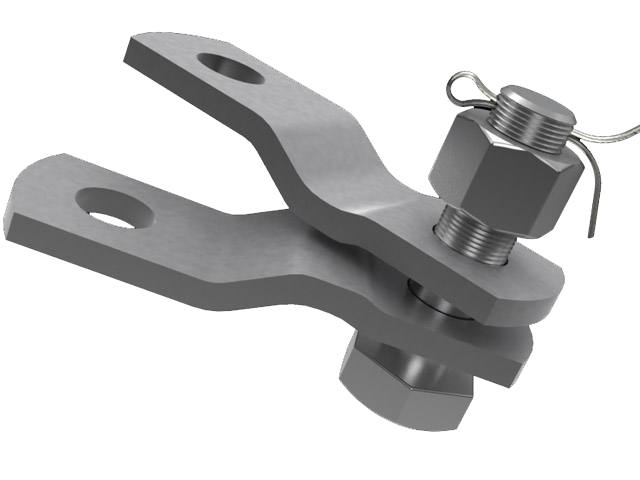

 Конструктивно промзвено ПРТ-16-1 состоит из двух пластин, имеющих перегиб. Ввиду этого, при симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину. Звенья промежуточные соответствуют требованиям ТУ 3449-038-84716711-2009

Характеристики ПРТ-16-1

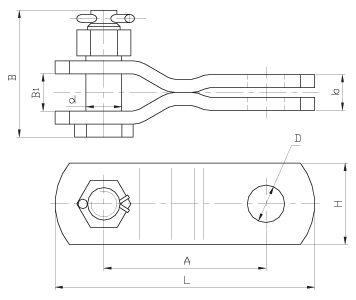

Марка звена	Размеры, мм								Масса, кг	Разрушающая нагрузка Р, кН (т.с.), не менее
	B1	b	d	D	A	L	H	B
ПРТ-16-1	26	25	25	26	110	180	60	83	1,43	160 (16)
