УК(У)-200

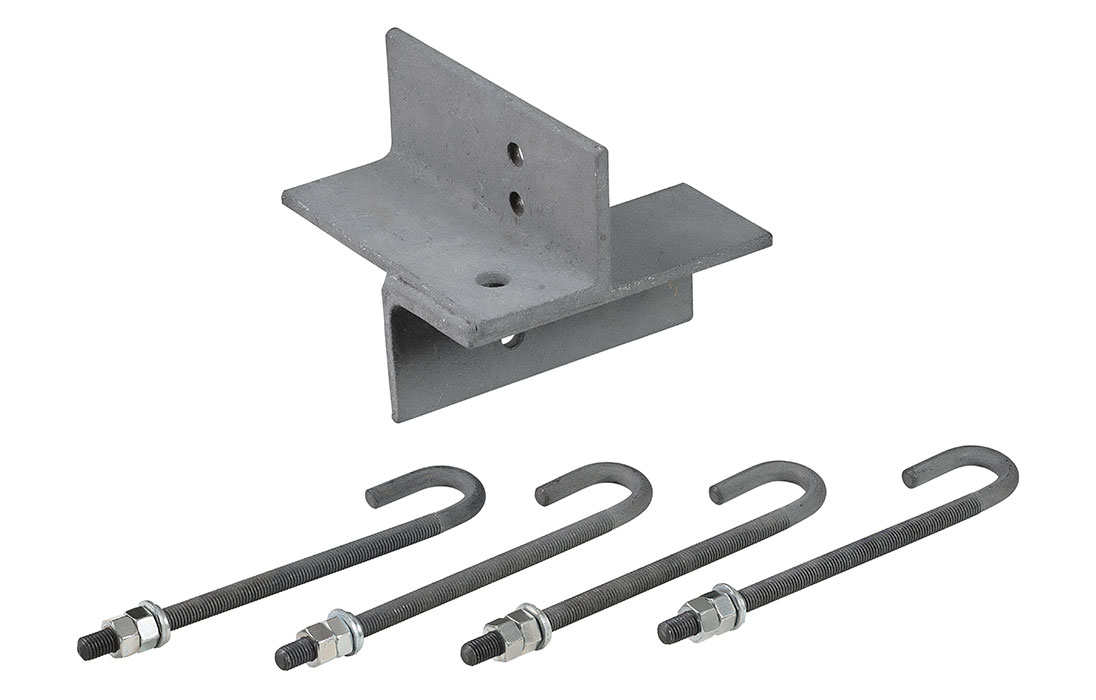

Узел крепления УК(У)-200

Узлы натяжные универсальные УК(У) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам воздушных линий электропередачи.
Натяжные узлы устанавливаются на поясные уголки ствола металлической решётчатой опоры.
Узлы данной серии рекомендуются для установки на анкерных опорах в пролётах средней и малой длины, а также на муфтовых опорах, где организовано соединение строительных длин ОКСН или ответвление кабеля от магистральной ВОЛС-ВЛ.

В линейке узлов УК(У) представлены 2 модификаций:

• УК(У)-125 для крепления к угловому профилю с полкой от 63 до 125 мм;
• УК(У)-200 (используются только как натяжные), для крепления к угловому профилю с полкой от 140 до 200 мм.

Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1).
На анкерные опоры устанавливается по два узла данной серии. На концевых опорах или при спуске ОКСН в грунт, а также на промежуточных опорах - на опору устанавливается по одному узлу данной серии.

Вес изделия - 5,20 кг.
Разрушающая нагрузка узла при любом варианте использования - 40 кН.
