УНШ(1)-160

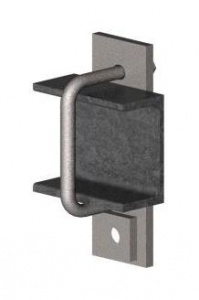

Узлы натяжные серии УН.Ш(1) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП.
Узлы устанавливаются на поясной уголок определённой проектом траверсы металлической решетчатой либо железобетонной опоры на расстоянии 0,35 – 0,4 м от ствола.
При этом пояс траверсы должен иметь необходимый запас прочности.
Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1).
Для повышения надёжности крепления, возможно использование в составе подвески стандартной сцепной арматуры 7-тонного ряда, соединённой в определённой проектом последовательности. В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22.
На анкерные опоры устанавливается по два узла данной серии.
На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии.
 Разрушающая нагрузка узла 70кН.

характеристики УН.Ш(1)-160

Наименование

Межцентровое расстояние (b), мм

Размер (h), мм

№ швеллера

Вес, кг

1

УН.Ш(1)-80

85

115

8

1,72

2

УН.Ш(1)-100

85

135

10

1,79

3

УН.Ш(1)-120

85

155

12

1,86

4

УН.Ш(1)-140

85

175

14

1,92

5

УН.Ш(1)-160

85

195

16

2,00

6

УН.Ш(1)-180

105

215

18

2,16

7

УН.Ш(1)-200

105

235

20

2,24

8

УН.Ш(1)-220

105

255

22

2,30
