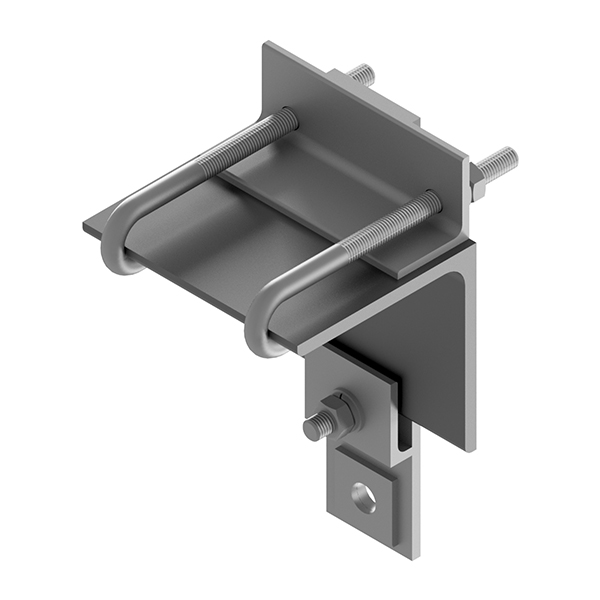

УП(У)КП-200

Узел крепления УП(У)КП-200

Узлы поддерживающие универсальные серий УП(У) и УП(У)КП предназначены для промежуточного крепления подвески ОКСН к опорам ЛЭП.

Узлы УП(У) и УП(У)КП устанавливаются на пояс определённой проектом траверсы металлической решётчатой либо железобетонной опоры на расстоянии 0,35 – 0,4м от ствола. Выбор того или иного узла определяется расположением (верхнее или нижнее) вертикальных полок поясных уголков траверсы.

Узлы данных серий изготавливаются в двух исполнениях:

• УП(У)КП-125, для крепления к угловому профилю с полкой от 63 до 125 мм;
• УП(У)КП-200, для крепления к угловому профилю с полкой от 140 до 200 мм.

Вес изделия - 1,97 кг.
Разрушающая нагрузка узлов данных серий - 30 кН.

Вариант обозначения маркировки УПУ.КП-200
