УТП-3

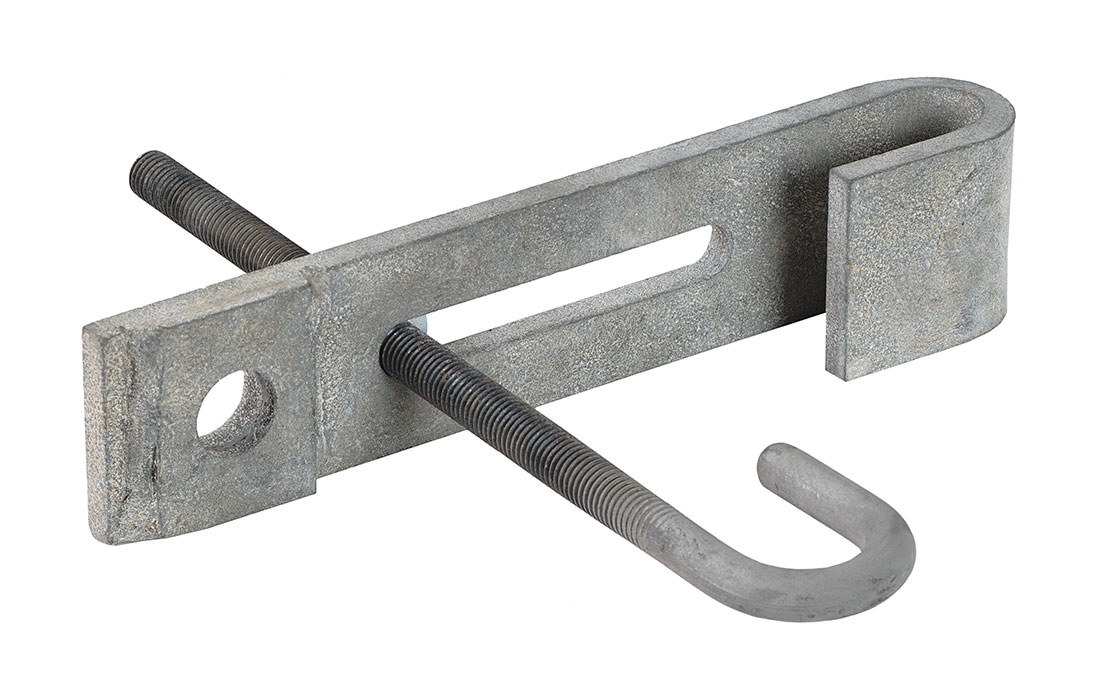

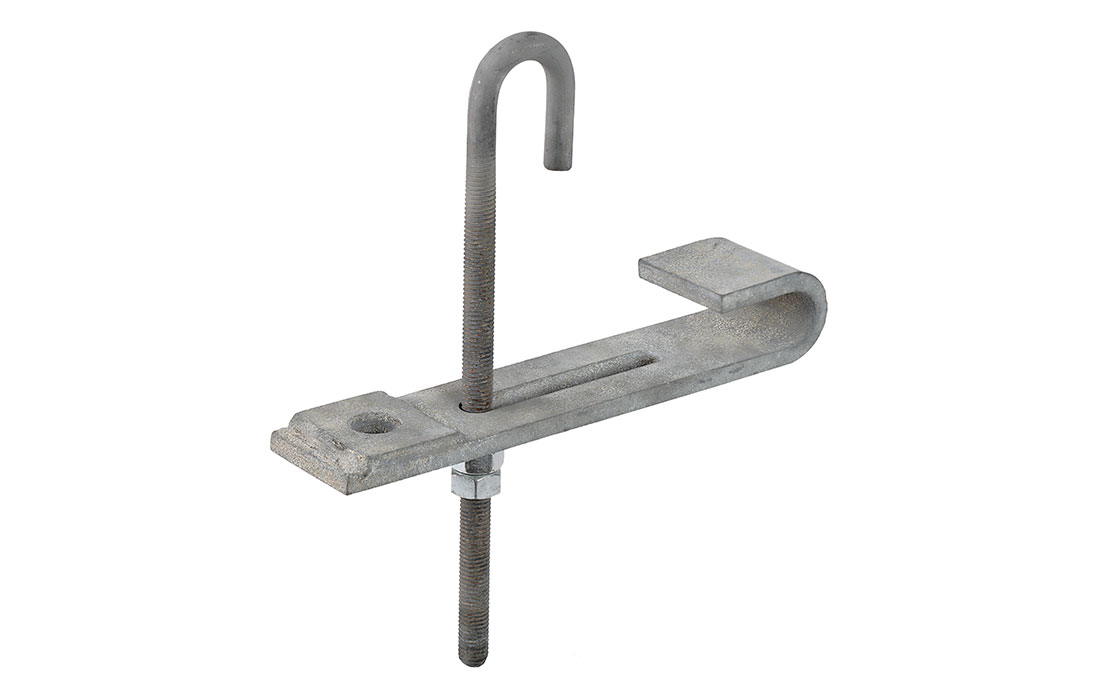

Узел крепления поддерживающий УТП-3

Узел крепления типа УТП (ТУ 5221-056-27560230-12 и ТУ 5221-130-27560230-13) предназначен для поддерживающего крепления оптического кабеля к металлическим решетчатым опорам ВЛ 35–220 кВ или к другим несущим конструкциям, имеющим в своем составе элементы из уголков. Узлы крепления УТП-3, УТП-4 предназначены для применения совместно со скобой типа СК-7-1А

Общая масса изделия: 1,56 кг
Максимальная рабочая вертикальная нагрузка (Рв): 20 кН
Габаритные размеры рамки: 230 × 210 × 100
Покрытие: Защитное покрытие из цинка в климатическом исполнении УХЛ категории 1 по ГОСТ 15150-69
Диапазон размеров профиля опоры: 63–125 мм

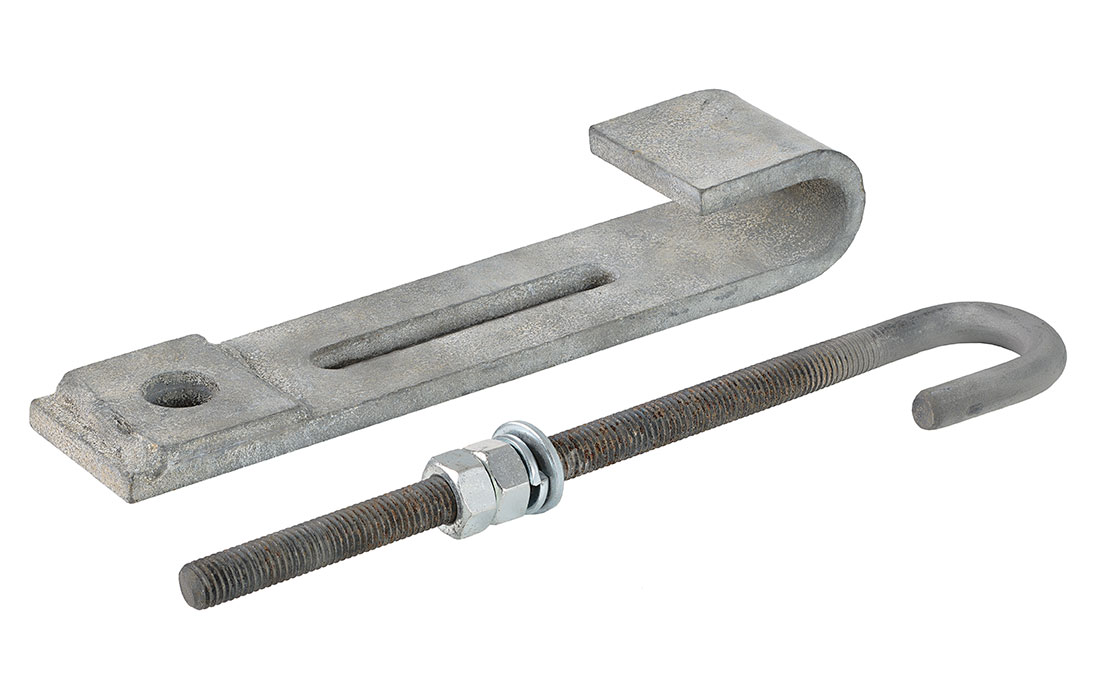

Состав узла крепления:

• рамка (захват): 1 шт.
• крюк: 1 шт.
• гайка М12: 2 шт.
• шайба 12: 1 шт.

преимущества УТП-3

• Высокие прочностные характеристики узлов крепления типа УТП до 70 кН позволяют обеспечивать максимальную надежность
• Изготавливаются в климатическом исполнении УХЛ-1, идеально подходят для суровых российских условий эксплуатации при температуре –40 °С
