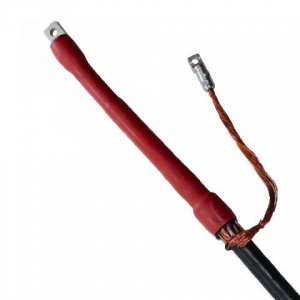

Концевая кабельная муфта POLT-42D/1XI-L12 (097)

Концевые муфты внутренней установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20, и 35 кВ, например: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R и пр.

комплектация POLT 42D/1XI

Один комплект включает материалы для 3-х фаз. Применяемые кабельные наконечники должны быть герметичными. Арматура для непаянного присоединения заземления для кабелей с ленточным экраном заказывается отдельно. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16, а модификация L20 под болт М20. В комбинации с адаптером Райхем RICS для концевой муфты POLT-12D/1XI необходимо заказывать модификацию L16

конструкция POLT 42D/1XI

Проволоки экрана кабеля или заземляющий проводник герметизируются клейкой мастикой. Желтая лента для распределения напряженности электрического поля наматывается в области среза полупроводящего экрана кабеля. На внутренней поверхности трекингостойкой изоляционной трубки нанесен слой герметизирующей мастики со свойствами выравнивания напряженности электрического поля. Она изолирует и герметизирует жилу между окончанием наружного покрова кабеля и кабельным наконечником. Для заземления ленточного экрана применяется непаянная арматура, которая заказывается отдельно.
