Поддерживающие спиральные зажимы ПС (ТУ 3449-091-27560230-06) предназначены для использования как в разработках новых ВЛ, так и при ремонтах и реконструкции. Поддерживающие спиральные зажимы с лодочкой из коррозионностойкой стали можно использовать в качестве более надежной и при этом более дешевой замены широко применяемым зажимам типа ПГН и ПГ.
Зажимы ПС обеспечивают дополнительную защиту от вибрации по сравнения с зажимами ПГ, ПГН и т.п.
Зажимы выпускаются следующих типов и предназначены:
ПС-DпрП-14 – для применения в новом строительстве и реконструкции и ремонта провода при повреждении до 34% его сечения;
ПС-DпрП-24 – для ремонта провода при повреждении до 100% его токопроводящего сечения при условии целостности стального сердечника;
ПС-DпрП-34 – для ремонта провода при повреждении до 100% его токопроводящего сечения и до 20% стального сердечника.
Маркировка зажима указывает:
ПС – зажим поддерживающий спирального типа;
Dпр – диаметр провода (троса) в мм;
П – протектор;
две последние цифры – модификация зажима («4» – из коррозионностойкой стали).

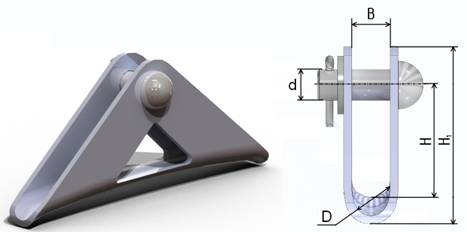

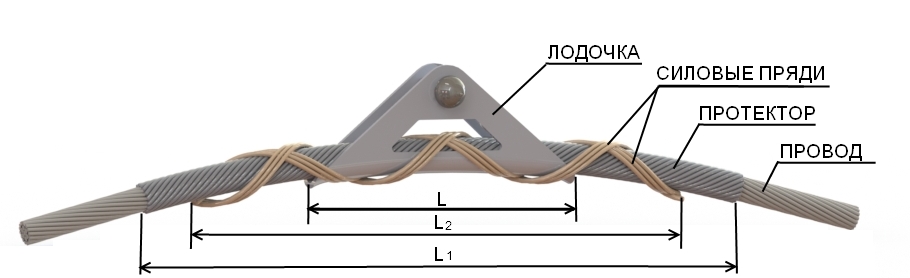

Поддерживающий зажим состоит из протектора, выполненного из отдельных проволочных спиралей или прядей (состоящих из соединенных между собой проволочных спиралей); двух силовых прядей (имеющие взаимно противоположенное направление навивки); и стальной коррозионностойкой немагнитной лодочки ЛН
Лодочки ЛН применяемые в составе поддерживающих зажимов типа ПС обладают следующими преимуществами в сравнении с лодочками выполненными из стали с защитным покрытием из цинка:
1. Защита от коррозии обеспечивается не за счёт покрытия лодочки, а за счёт свойств материала, что значительно увеличивает срок;
2. Применение коррозионностойкой стали аустенитного класса полностью исключает коррозию лодочки по причине повреждения защитного покрытия;
3. Применение коррозионностойкой стали аустенитного класса обеспечивает выполнение требований Единой технической политики ПАО «Россети» в части запрета на применение магнитных материалов в конструкции натяжных и поддерживающих зажимов, предназначенных для крепления проводов;
4. Применение коррозионностойкой стали аустенитного класса исключает потери на перемагничивание, возникающие в арматуре из ферромагнитных материалов.

                                                                                                                       Таблица 1

Выпускаемая номенклатура и технические характеристики

Марка лодочки

Размеры, мм

Разрушающая нагрузка, кН

Масса, кг

Н

D

L

d

B

ЛН-5

50

22

125

16

22

25

0,34

ЛН-18

55

18

214

19

60

0,74

ЛН-23

55

23

214

0,74

ЛН-26

55

26

214

21

0,74

ЛН-30

60

30

240

0,84

ЛН-37

70

37

228

22

37

120

1,0

ЛН-43

78

43

228

43

120

1,1


Лодочки ЛН-37 и ЛН-43 дополнительно, в зависимости  от применения, комплектуются ушком У1-12-16-спец. и У1-16-20-спец. соответственно для одиночных проводов или переходным звеньями и подвесом для расщепленных фаз.
  Наличие двух силовых прядей обеспечивает требуемую прочность заделки провода в лодочке, плавно изменяет изгибную жесткость и уменьшает изгибные напряжения в проводе вблизи лодочки, повышает его ресурсную стойкость.
Зажимы  изготавливаются в климатическом исполнении  УХЛ категории 1  (ГОСТ 15150).
На протекторе могут быть установлены гасители вибрации.
