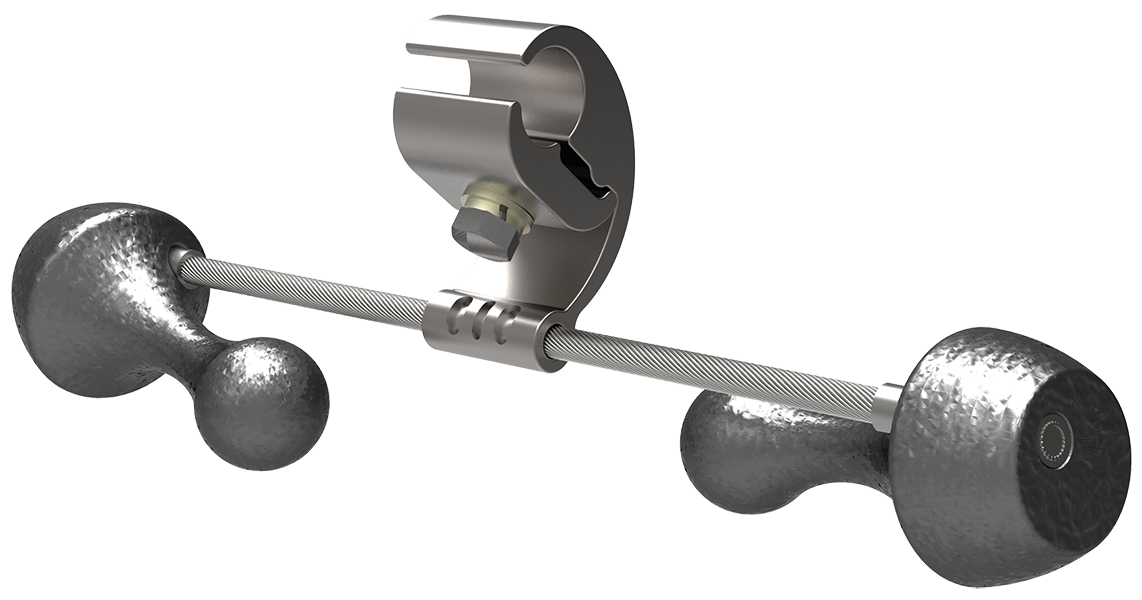

Маркообразование гасителя вибрации типа ГВ
Параметры гасителя вибрации типа ГВ-ХХХХ-02 или ГВ-ХХХХ-02М расшифровываются по следующему принципу:- ГВ — гаситель вибрации;
- первая цифра — номинальная масса каждого груза гасителя;
- вторая цифра — длина гасителя;
- третья цифра — диаметр троса гасителя;
- четвертая цифра — посадочный диаметр плашки;
- 02 — исполнение прижимной плашки методом литья;
- 02М — изполнение прижимной плашки из профиля;

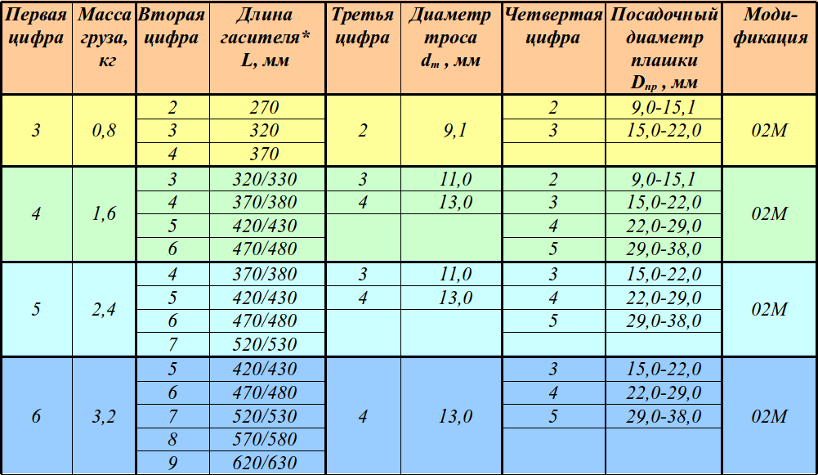

Таблица кодировки параметров гасителей вибрации
|
Порядковый номер символов в маркировке гасителей вибрации ГПГ-А |
Параметры, обозначаемые символами |
Значения технических параметров (технические характеристики) гасителей вибрации ГПГ-А |
||||||||||||||
|
1 |
Масса грузов, кг |
0,8 |
1,6 |
2,4 |
3,2 |
4,0 |
||||||||||
|

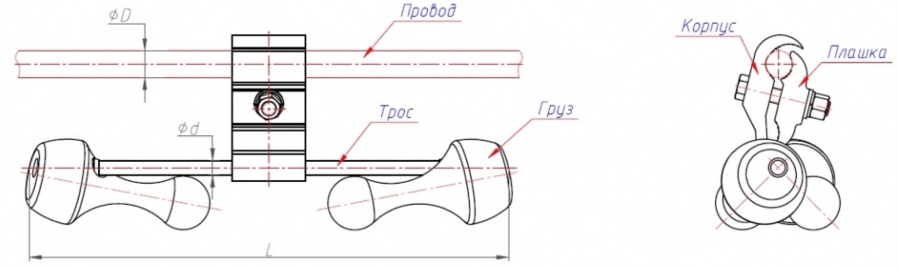

И, соответствующие им линейные размеры грузов, мм (размер «B» на рис.1) |
100 |
128 |
150 |
160 |
168 |
|||||||||||
|
Масса гасителя вибрации, кг |
2,07/2,15 |
3,95/4,11 |
5,58/5,92 |
7,48/7,60 |
8,34/8,68 |
|||||||||||
|
2 |
Диаметр троса демпфера, мм (размер «d» на рис.1) |
9,1 |
11,0 |
13,0 |
||||||||||||
|
3 |
Условная длина гасителя вибрации, мм (размер «L» на рис.1) |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
|||||||
|
4 |
Буква «А» - обозначает новое исполнение гасителя вибрации (для отличия от устаревших гасителей ГПГ) |
|||||||||||||||
|
5 |
Номер плашки крепления гасителя вибрации ГПГ-А |
10 - 13 |
16 - 20 |
23 - 31 |
23 - 35 |
|||||||||||
|
Соответствующий диаметр провода, мм (размер «D» на рис.1) |
9,0 – 14,0 |
14,5 – 20,0 |
20,1 – 32,0 |
20,1 – 35,0 |
||||||||||||
|
Высота гасителя вибрации - расстояние между осями провода и троса демпфера, мм (размер «H» на рис.1) |
50,0 |
65,5 |
85,0 |
85,0 |
||||||||||||
|
Ширина плашки, мм (размер «L1» на рис.1) |
45,0 |
45,0 |
50,0 |
50,0 |
||||||||||||
