Патроны термитные типа ПАС

РБИД. 771936.001 ТУ

Термитные патроны ПАС предназначены для сварки алюминиевых и сталеалюминивыех проводов воздушных линий электропередачи

Одним из наиболее распространенных способов соединения неизолированных сталеалюминиевых и алюминиевых проводов в шлейфах опор воздушных линий электропередачи является термитная сварка соединяемых проводов с помощью термопатрона типа ПАС.

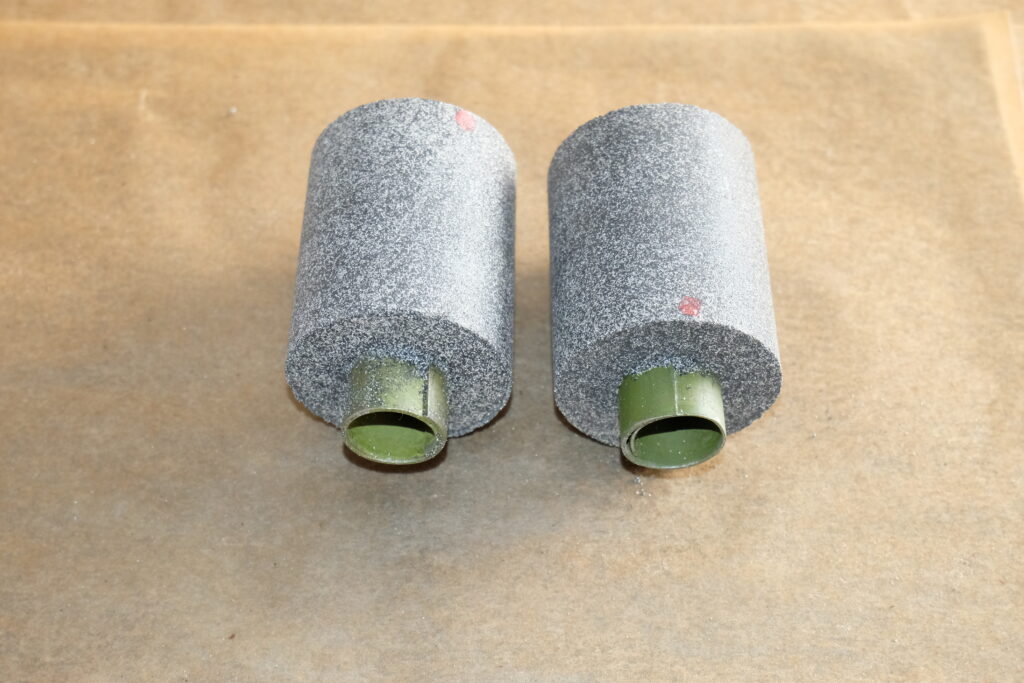

Термопатрон ПАС представляет собой цельное изделие, состоящее из запрессованной на стальной трубке термитной шашки и вкладыша из алюминиевого сплава. На термитной шашке сбоку нанесена красная метка, обозначающая место, с которого производится поджигание термитной спичкой. В процессе горения температура термитной шашки достигает 2000°С, что позволяет легко расплавить находящийся внутри стальной трубки вкладыш из алюминиевого сплава и выполнить соединение двух проводов. Все термопатроны упакованы в крепкую парафинированную бумагу, на поверхности которой штемпельной краской обозначена маркировка.

При использовании термопатронов отсутствует необходимость в дорогостоящем прессовом оборудовании – для выполнения работ будет достаточно приспособления для термитной сварки и специальных термитных спичек вместе со стандартными монтажными инструментами.

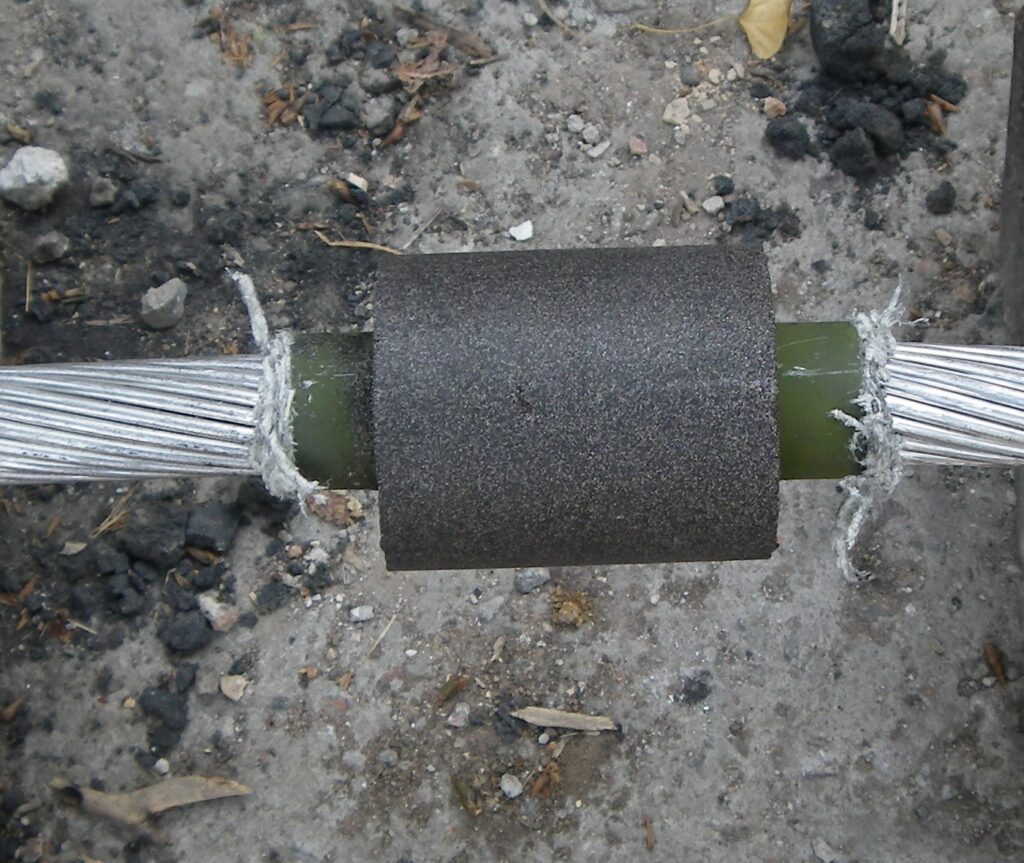

При правильном выполнение сварки двух проводов с помощью термопатрона получается создать надежное соединение, которое обеспечивает хороший электрический контакт (падение напряжения на участке соединения не больше, чем на аналогичном участке провода той же длины) и необходимую механическую прочность. Однако ввиду того, что максимальная выдерживаемая механическая нагрузка соединения из сваренных проводов не превышает 10-15% от разрывной прочности провода, применять такое соединение допустимо лишь при соединении проводов в шлейфах опор воздушных линий электропередачи, где отсутствуют значительные механические нагрузки.

Наименование ПАС Диаметр втулки изделия, мм Алюминиевый провод ГОСТ 839-80 Сталеалюминиевый провод ГОСТ 839-80 Максимальная нагрузка Н, не менее А/АС
Марка провода Диаметр провода, мм Марка провода Диаметр провода, мм
ПАС - 16 6+0,48 А 16 5,1 АС 16/2,7 5,6 490 / 980
ПАС - 25 7,3+0,58 А 25 6,4 АС 25/4,2 6,9 735 / 1470
ПАС - 35 8,7+058 А 35 7,5 АС 35/6,2 8,4 980/ 1960
А 40 8,01
ПАС - 50 10,2+07 А 50 9,0 АС 50/8,0 9,6 1225 /2450
А 63 10,16
ПАС - 70 12,5+07 А 70 10,7 АС 63/10,5 10,97 1470/2940
А95 12,3 АС 70/11 11,4
ПАС - 95 14,8+07 А 120 14,0 АС 95/16 13,5 2205 /4410
А 125 14,47 АС 100/16,7 13,82
АС 125/6,9 14,67
ПАС - 120 16,2+07 А 150 15,8 АС 120/19 15,2 2695 / 5390
АС 120/27 15,4
АС 125/20,4 15,67
ПАС - 150 18,2+084 А 185 17,5 АС 150/19 16,8 3430 / 6860
АС 150/24 17,1
АС 160/89 16,82
АС 150/34 17,5
АС 160/26,1 17,73
ПАС - 185 20,3+084 А 240 20,0 АС 185/24 18,9 3920 / 7840
АС 185/24 18,8
АС 185/43 19,6
АС 205/27 19,8
АС 200/32,6 19,82
АС 200/11,1 18,8
ПАС - 240 22,7+084 А 300 22,1 АС 240/32 21,6 5390/ 10780
АС 240/39 21,6
АС 240/56 22,4
ПАС - 300 26,7+084 А 400 25,6 АС 300/67 24,5 6370/ 12740
АС 300/66 24,5
АС 315/51,3 24,87
АС 330/43 25,2
АС 330/30 24,8
АС 400/18 26
ПАС - 400 30,5+10 А 500 29,1 АС 300/204 29,2 8820/ 17640
А 550 30,3 АС 500/27 29,4
АС 400/93 29,1
АС 450/58,3 29,32
АС 430/56 28,8
ПАС - 500 32,2+10 А 560 30,73 АС 500/64,8 30,9 8820/ 17640
А 600 31,5 АС 500/64 30,6
ПАС - 600 34,8+10 А 650 32,9 АС 600/72 33,2 9800/ 19600
А 700 34,2 АС 500/204 34,5
АС 630/43,6 33,79
АС 650/79 34,7
АС 630/79,8 34,69
