узел крепления УК-Н-01

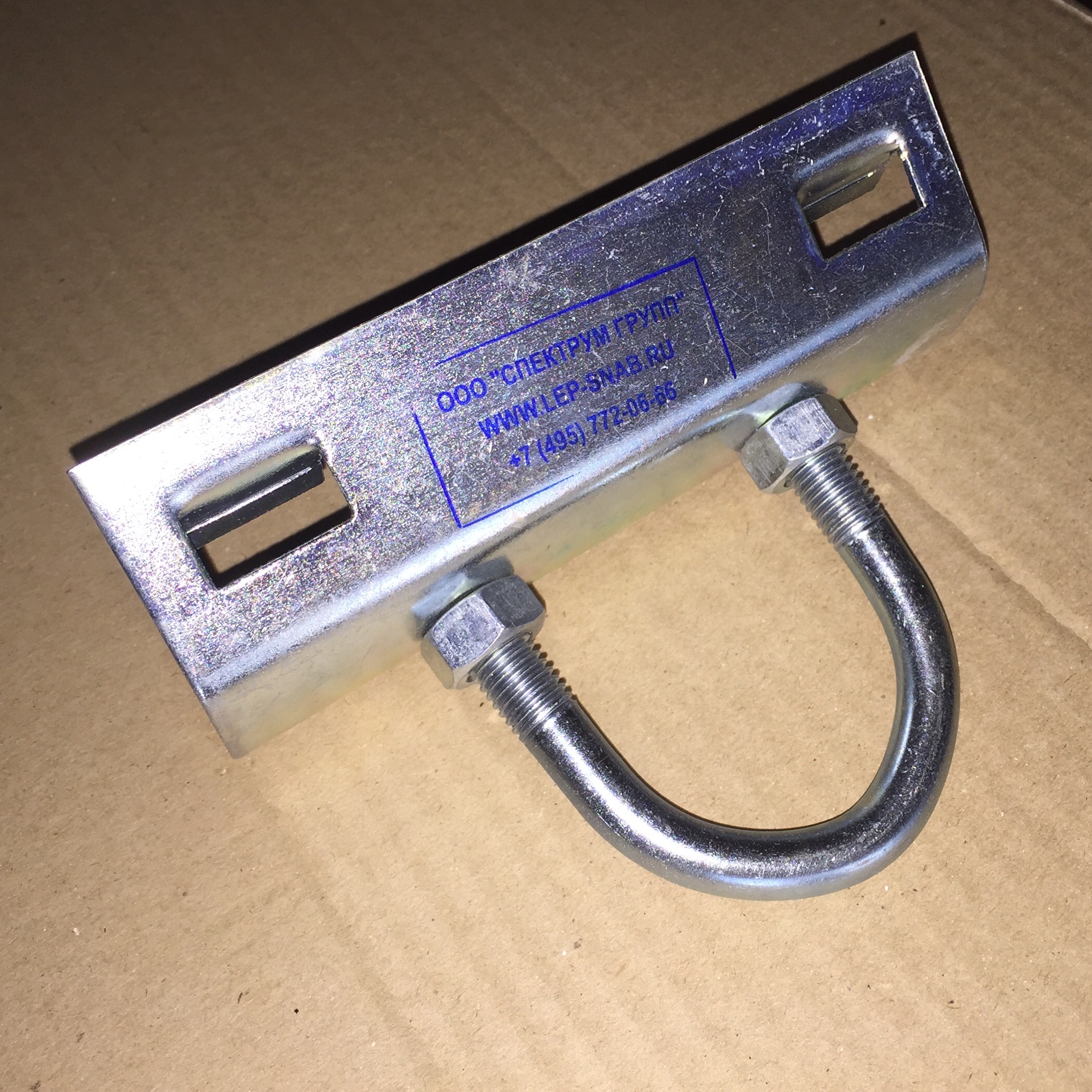

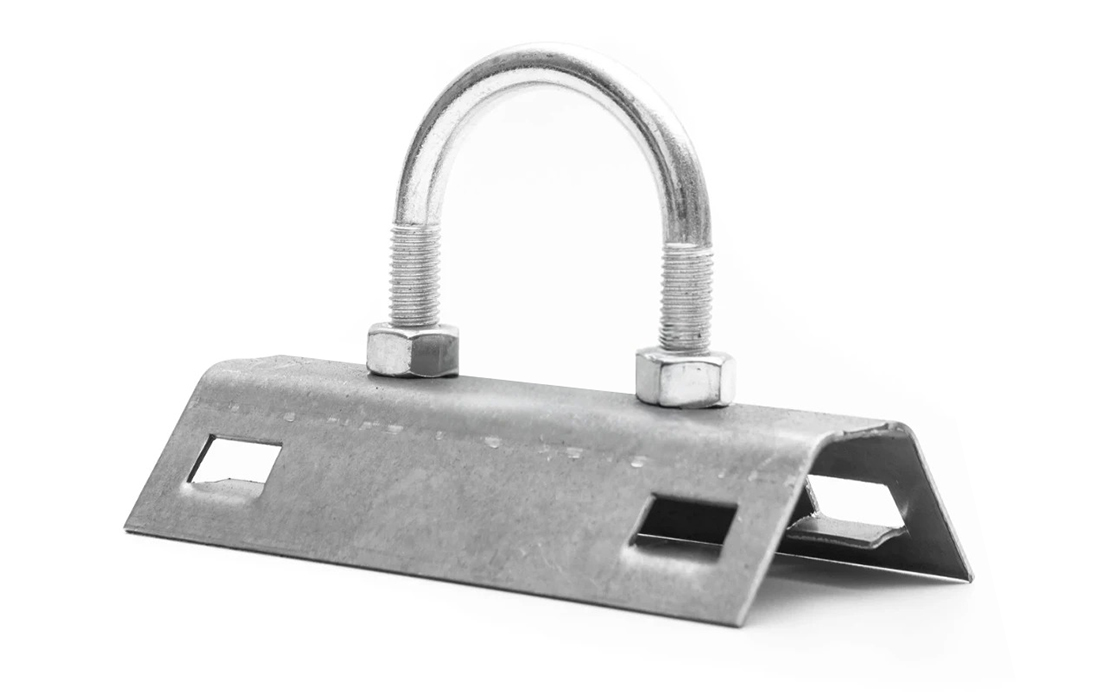

Узел крепления УК-Н-01 представляет собой специальное устройство, предназначенное для надежного и безопасного крепления самонесущего оптического кабеля связи на опорах ВЛ до 20 кВ городского электрохозяйства. Он может использоваться для крепления кабеля на опорах уличного освещения, наземного электротранспорта, а также на элементах зданий и сооружений с длиной пролета до 110 метров.

характеристики УК-Н-01

Материал корпуса	высокопрочная сталь
Максимальная рабочая нагрузка, кН	10
Покрытие	цинковое покрытие с толщиной слоя 9-15 мкм
Габаритные размеры — Д×Ш×В, мм	155х71х110
Масса, кг	0,55

Установка узла крепления производится на опорах круглого сечения, а также на опорах типа СВ (самонесущая воздушная линия) с использованием ленточных хомутов. Ленточные хомуты состоят из монтажной ленты и замков, обеспечивающих надежную фиксацию кабеля на опоре.
Для установки узла крепления УК-Н-01 на опору необходимо следующее:
1. Правильно выбрать место установки узла на опоре, учитывая требования к монтажу и требуемую длину пролета.
2. Фиксировать ленточные хомуты на опоре, обеспечивая надежную фиксацию.
3. Закрепить оптический кабель в узле крепления, следя за тем, чтобы кабель был надежно закреплен и не подвергался излишнему натяжению.
Узел крепления УК-Н-01 обеспечивает надежное и безопасное крепление оптического кабеля связи на опорах и позволяет эффективно использовать его для различных целей в городском электрохозяйстве.
