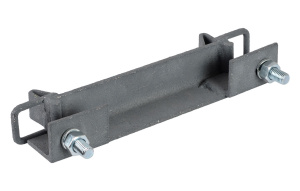

Узел крепления УПШ-01

Узел подвески типа УПШ-01 (узел крепления УПШ-01) предназначен для подвески шкафов типа ШРМ и барабанов типа БШ к круглым бетонным опорам типа СК линий электропередачи. Возможно использование УПШ-01 для крепления других конструкций по согласованию с разработчиком.
Размер опоры - Ø 340-800 мм.

Для крепления данного узла к опоре применяется ленточный хомут, который состоит из двух слоев ленты 0,7х20 мм и замка-фиксатора.

  Комплектация:
— корпус — 1 шт.;
— болт М12-6gх35.58.019 ГОСТ 7805-70 — 2 шт.;
— гайка М12-6Н.6.019 ГОСТ 7805-70 — 2 шт.;
— шайба 12.65Г.029 ГОСТ 6402-70 — 2 шт.

Крепление осуществляется с помощью ленточного хомута:

• Хомут ленточный (1,5 м х 1 + 1 замок) – хомут в один обхват тела опоры L=1,5 метра;
• Хомут ленточный (1,5 м х 2 + 1 замок) – хомут в два обхвата тела опоры L=3 метра;
