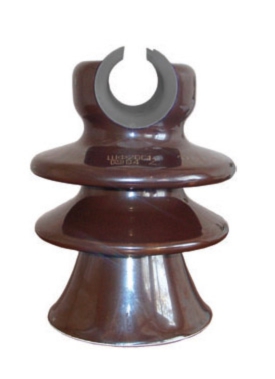

Изолятор фарфоровый линейный штыревой ШФ 20Г1

Изолятор ШФ-20Г1 предназначен для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от  -60 до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.

Провод может быть закреплен в желобе или на шейке изолятора. Монтируются на стандартных штырях с использованием колпачков типа «К» и «КП».
Конструкция изоляторов модификации «Г1» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «Г1» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке - при повороте линии.

Соответствует стандарту ТУ 3493-170-00111120-2000, ТУ 3493-027-82442590-2017, ГОСТ 1232.

характеристики ШФ 20Г1

Марка изолятора:	ШФ 20Г1
Номинальное напряжение:	20 кВ
Минимальная механическая разрушающая нагрузка:	13кН
Длина пути утечки:	400 мм
Выдерживаемое напряжение частотой 50 Гц под дождем:	не менее 65 кВ
Выдерживаемое напряжение частотой 50 Гц в сухом состоянии:	не менее 85 кВ
Масса:	3,8 кг

При применении изолятора ШФ 20Г1 на ВЛ 10 кВ допустимая С3 - III
