ПС-15,4П-11

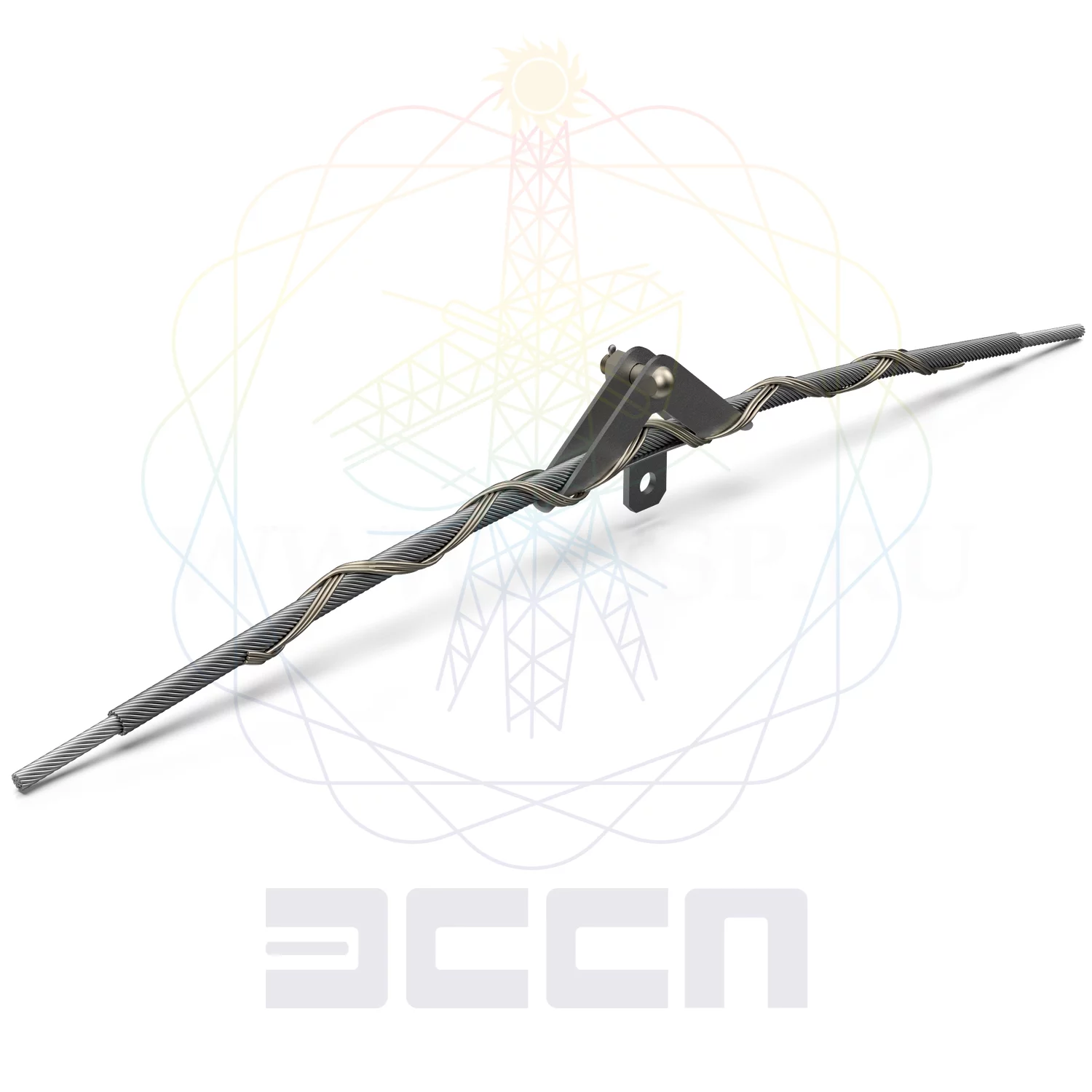

Зажим поддерживающий ПС-15,4П-11

Зажимы поддерживающие спиральные ПС-15,4П-11 (ТУ 3449-091-27560230-06) предназначены для использования как при ремонтных работах проводов (тросов) на длительно эксплуатируемых ВЛ 35-110 (110-750) кВ взамен зажимов поддерживающих глухих, так и в проектных разработках новых ВЛ с целью увеличения срока службы проводов (тросов). Разрушающая нагрузка корпуса зажима составляет не менее 60 кН.
Зажимы изготавливаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.

Маркообразование ПС-15,4П-11

• ПС – поддерживающий зажим для неизолированного провода;
• 15,2 – для провода АС 120/27 диаметром 15,2 мм.;
• П – наличие силовой спирали протектора;
• 11 – протектор из сплава алюминия типа АВЕ;

Поддерживающий зажим содержит: протектор, выполненный из отдельных проволочных спиралей или прядей (состоящих из соединенных между собой проволочных спиралей); две силовые пряди, имеющие взаимно противоположное направление навивки; штампованную оцинкованную лодочку и крепежные детали (палец, шайба, шплинт).

Наличие двух силовых прядей обеспечивает требуемую прочность заделки провода в лодочке, плавно изменяет изгибную жесткость и уменьшает изгибные напряжения в проводе вблизи лодочки, повышает его ресурсную стойкость.

По требованию заказчика лодочка может выпускаться с лапкой для крепления заземляющего зажима типа ЗПС.

Разрушающая нагрузка лодочки зажима ПС-15,4П-11 составляет не менее 60 кН.

Лодочка сопрягается с линейной арматурой 7-тонного ряда (У1-7-16).

Зажимы изготавливаются в климатическом исполнении УХЛ категории I (ГОСТ 15150).

На протекторе (входящем в комплект зажима) могут быть установлены гасители вибрации.

Для нового строительства длина протектора определяется местом установки гасителя вибрации. В случае выполнения ремонтных работ, длина ремонтного протектора может быть увеличена по требованию заказчика.
