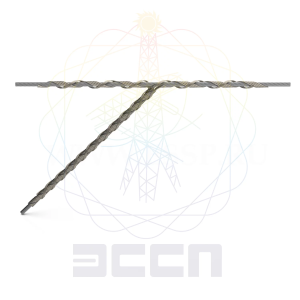

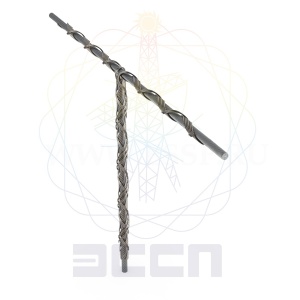

Зажимы соединительные шлейфовые спиральные типа ШC-Dпp-XX (ТУ 3449-036-27560230-06) предназначены для соединения неизолированных проводов в шлейфах воздушных линий электропередачи.
Dnp — диаметр провода в мм;
XX (две последние цифры) — модификация зажима:
2Л(YY) — если присутствуют, то обозначают, что соединение производится в двух поддерживающих лодочках, где YY — расстояние между вертикальными осями лодочек в мм.
При необходимости может быть разработана конструкция зажима для соединения в шлейфе проводов разных сечений и/или типов.
Маркировка
ШС — зажим соединительный шлейфовый спиральный;Dnp — диаметр провода в мм;
XX (две последние цифры) — модификация зажима:
Модификации
- ШС-Dnp-01 — для тросов, проволока из стали с защитным покрытием из цинка;
- ШС-Dnp-04 — для тросов, проволока из немагнитной коррозионностойкой стали;
- ШС-Dnp-11 — для провода, проволока из стали с защитным покрытием из цинка;
- ШС-Dnp-14 — для провода, проволока из немагнитной коррозионностойкой стали;
- ШС-Dnp-21 — в состав зажима входит соединитель, проволока из стали с защитным покрытием из цинка;
- ШС-Dnp-24 — в состав зажима входит соединитель, проволока из немагнитной коррозионностойкой стали;
- ШС-Dnp-71 — для усиления шлейфа в месте термитной сварки, проволока из стали с защитным покрытием из цинка;
- ШС-Dnp-74 — для усиления шлейфа в месте термитной сварки, проволока из немагнитной коррозионностойкой стали;
- ШС-Dnp-х2 — проволока из стали плакированной алюминием;
Вариант комплектации
Л — если присутствует, то обозначает что соединение производится в поддерживающей лодочке;2Л(YY) — если присутствуют, то обозначают, что соединение производится в двух поддерживающих лодочках, где YY — расстояние между вертикальными осями лодочек в мм.
