Ремонтные зажимы типа СС предназначены для восстановления механических и электрических характеристик проводов на воздушных линиях, где использованы прессуемые соединительные зажимы типа САС, овальные соединительные зажимы типа СОАС в случае, если техническое состояние этих зажимов вызывает обоснованные сомнения в их надежности.
Данные зажимы устанавливаются поверх зажимов типа САС/СОАС без их демонтажа и обеспечивают восстановление 100 % электрического соединения и не менее 95% от разрывной прочности провода.
Зажимы могут применяться как при аварийном, так и при текущем ремонте проводов на воздушных линиях. В случае использования зажимов данного типа существенно сокращаются затраты на сам ремонт и снижается время проведения ремонта, так как не требуется демонтировать имеющийся зажим типа САС/СОАС.
В соответствии с требованиями Единой технической политики ПАО «Россети» данные зажимы могут изготавливаться из немагнитных материалов.

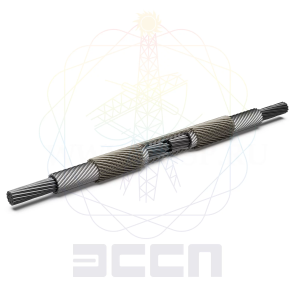

Зажим CC-Dпp-14
Предназначены для соединения двух проводов, имеющих три токопроводящих повива. Зажим состоит из соединителя, выполненного из стали с защитным покрытием из цинка. Поверх соединителя монтируется один или два токопроводящих повива спиралей из алюминиевого сплава. Для фиксации спиралей и обеспечения плотного постоянного контакта поверх токопроводящих спиралей навивается протектор-фиксатор из немагнитной коррозионностойкой стали. Полученная таким образом конструкция имеет механическую прочность не менее 95% от разрывной прочности провода и обеспечивает 100%-ную электрическую проводимость.

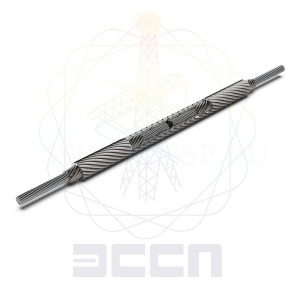

Зажим CC-Dпp-24
Предназначены для ремонта проводов при повреждении алюминиевых проволок до 100% и неповрежденном стальном сердечнике.

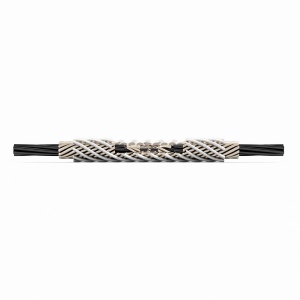

Зажим CC-Dпp-34
Предназначены для ремонта проводов при повреждении алюминиевых проволок до 100% и повреждении стального сердечника до 20%.
Зажим СС-Dпр-24(ПГН) (ТУ 3449-031-27560230-06)
Предназначены для ремонта сталеалюминиевых проводов по ГОСТ 839, смонтированных в зажимах поддерживающих глухих типа ПГН при повреждении до 70% алюминиевого сечения провода.
В состав зажима входят:
Зажим СС-Dпр-34(ПГН) (ТУ 3449-031-27560230-06)
Предназначены для ремонта сталеалюминиевых проводов по ГОСТ 839, смонтированных в зажимах поддерживающих глухих типа ПГН, при повреждении до 100% алюминиевого сечения провода и до 20% проволок стального сердечника (не более 1-й проволочки для 7-проволочных сердечников, не более 3-х — для 19-проволочных сердечников, не более 7 — для 37-проволочных сердечников).
Следует отметить, что применение зажимов СС-Dпр-24(ПГН) и СС-Dпр-34 (ПГН) на проводе допускается только тогда, когда провод с таким повреждением еще не находился под токовой нагрузкой, а был повре- жден во время аварии (например, падения опоры).
В состав зажима входят:
Данные зажимы устанавливаются поверх зажимов типа САС/СОАС без их демонтажа и обеспечивают восстановление 100 % электрического соединения и не менее 95% от разрывной прочности провода.
Зажимы могут применяться как при аварийном, так и при текущем ремонте проводов на воздушных линиях. В случае использования зажимов данного типа существенно сокращаются затраты на сам ремонт и снижается время проведения ремонта, так как не требуется демонтировать имеющийся зажим типа САС/СОАС.
В соответствии с требованиями Единой технической политики ПАО «Россети» данные зажимы могут изготавливаться из немагнитных материалов.
Зажим CC-Dпp-14
Предназначены для соединения двух проводов, имеющих три токопроводящих повива. Зажим состоит из соединителя, выполненного из стали с защитным покрытием из цинка. Поверх соединителя монтируется один или два токопроводящих повива спиралей из алюминиевого сплава. Для фиксации спиралей и обеспечения плотного постоянного контакта поверх токопроводящих спиралей навивается протектор-фиксатор из немагнитной коррозионностойкой стали. Полученная таким образом конструкция имеет механическую прочность не менее 95% от разрывной прочности провода и обеспечивает 100%-ную электрическую проводимость.
Зажим CC-Dпp-24
Предназначены для ремонта проводов при повреждении алюминиевых проволок до 100% и неповрежденном стальном сердечнике.
Зажим CC-Dпp-34
Предназначены для ремонта проводов при повреждении алюминиевых проволок до 100% и повреждении стального сердечника до 20%.
Зажим СС-Dпр-24(ПГН) (ТУ 3449-031-27560230-06)
Предназначены для ремонта сталеалюминиевых проводов по ГОСТ 839, смонтированных в зажимах поддерживающих глухих типа ПГН при повреждении до 70% алюминиевого сечения провода.
В состав зажима входят:
- токопроводящий повив — отдельные спирали из проволок из алюминиевого сплава;
- два силовых повива (протектора-фиксатора) — набор из спиралей из немагнитной коррозионностой- кой стали.
Зажим СС-Dпр-34(ПГН) (ТУ 3449-031-27560230-06)
Предназначены для ремонта сталеалюминиевых проводов по ГОСТ 839, смонтированных в зажимах поддерживающих глухих типа ПГН, при повреждении до 100% алюминиевого сечения провода и до 20% проволок стального сердечника (не более 1-й проволочки для 7-проволочных сердечников, не более 3-х — для 19-проволочных сердечников, не более 7 — для 37-проволочных сердечников).
Следует отметить, что применение зажимов СС-Dпр-24(ПГН) и СС-Dпр-34 (ПГН) на проводе допускается только тогда, когда провод с таким повреждением еще не находился под токовой нагрузкой, а был повре- жден во время аварии (например, падения опоры).
В состав зажима входят:
- соединитель — спиральные пряди из стальных проволок, склеенных между собой, с внутренней стороны нанесен абразив;
- токопроводящий повив — отдельные спирали из проволок из алюминиевого сплава;
- два силовых повива (протектора-фиксатора) — набор из спиралей из немагнитной коррозионностойкой стали.
